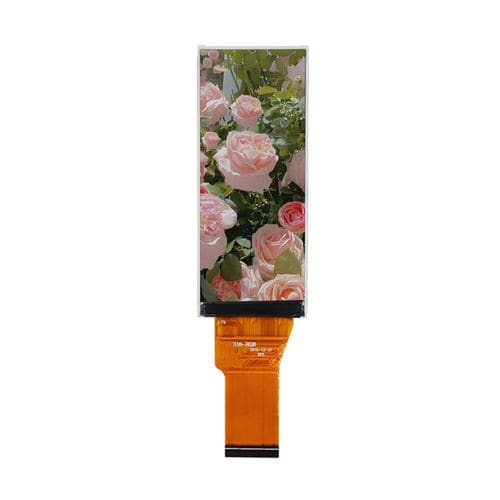

Módulo de visualização TFT LCD YX29002A

IPSem cores2,9"

Visão geral do produto
O YX29002A é um módulo LCD TFT IPS de 2,9 polegadas com resolução RGB 376×960 e interface SPI + RGB de 18 bits. Com o driver ST7701S, oferece ângulo de visão All O'Clock, alta densidade de pixels e reprodução de cores consistente. O design mecânico ultrafino facilita a integração em sistemas de controle industriais, dispositivos médicos, produtos de automação residencial, terminais portáteis, instrumentos portáteis e aplicações HMI embarcadas.

Especificações básicas
Tamanho do display: 2,9 polegadas
Tipo de LCD: IPS TFT-LCD, transmissivo
Resolução: 376 (RGB) × 960
Área ativa: 26,51 × 67,68 mm
Dimensões: 31,20 × 76,60 × 2,11 mm
Pitch de pixel: 0,0825 × 0,0825 mm
Direção de visão: All O'Clock
Driver IC: ST7701S
Interface: SPI + 18 bits RGB
Retroiluminação: 4 × LEDs brancas
Tensão analógica de operação: 2,8 V (typ.)

Características ópticas
Taxa de contraste: 600:1
Gama de cores: 60%
Brilho: 300 cd/m²
Uniformidade de luminância: 80%
Ângulo de visão (CR ≥ 10): 80°/80°/80°/80°
Tempo de resposta: 25 ms

Condições de operação
Temperatura de operação: -20°C a +70°C
Temperatura de armazenamento: -30°C a +80°C
Umidade: ≤90% UR (60°C)

Desenho mecânico
Desenho mecânico e contorno do módulo são fornecidos como referência para integração e montagem.

Especificações técnicas

• Modelo: YX29002A
• Tamanho do display: 2,9 polegadas
• Resolução: 376×960 (RGB)
• Tipo de painel: IPS, TFT transmissivo
• Interface: SPI + 18 bits RGB
• Driver IC: ST7701S
• Área ativa: 26,51 × 67,68 mm
• Dimensões: 31,20 × 76,60 × 2,11 mm
• Retroiluminação: 4 × LEDs brancas
• Brilho: 300 cd/m²
• Taxa de contraste: 600:1
• Pitch de pixel: 0,0825 × 0,0825 mm
• Ângulo de visão: All O'Clock (80°/80°/80°/80°)
• Temp. de operação: -20°C a +70°C
• Temp. de armazenamento: -30°C a +80°C
• Tensão analógica típica: 2,8 V
