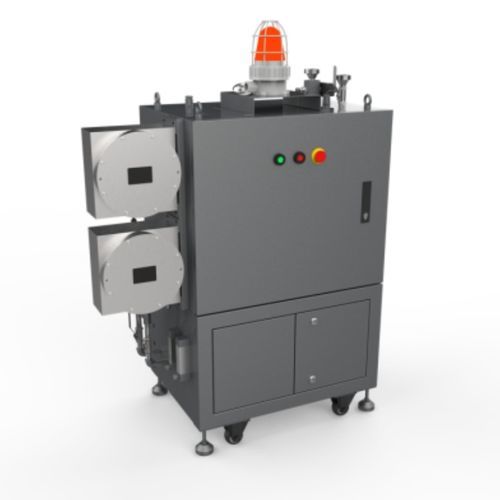

Painel elétrico de controle

industrialpara equipamentos de eletricidadeà prova de explosão

Visão geral
A caixa de controlo industrial foi concebida para alojar eletrónica de controlo e I/O em ambientes industriais e potencialmente explosivos. Fornece uma envolvente à prova de explosões com proteção IP65 e dimensões compactas adequadas para painéis de automação no local. Valores chave: potência nominal 600 W, comprimento do cabo 5 m, peso 160 kg, dimensão 700×500×1000 mm.

Especificações técnicas

• Peso: 160 kg
• Dimensão: 700×500×1000 mm
• Alimentação: 200–240 VAC, 47–63 Hz, 8 A / 100–200 VAC, 47–63 Hz, 16 A
• Potência nominal: 600 W
• Comprimento do cabo: 5 m
• I/O de comunicação: 8 DI, 8 DO (PNP, 24 V / máx. 500 mA)
• I/O expansível: 16 DI, 16 DO (PNP, 24 V / máx. 500 mA) / 4 AI (tensão), 4 AI (corrente)
• Classe IP: IP65
• Temperatura de funcionamento: -10°C a 50°C
• Temperatura de armazenamento: -40°C a 55°C
• Humidade: 20%–90% HR
• Tipo de fonte de gás: ar limpo

Conetividade

• Modos de comunicação: TCP/IP, Modbus/TCP, CAN, RS485, ProfiNet
• Interfaces: I/O digitais padrão e entradas analógicas conforme indicado
• Cabo: fornecido com cabo de ligação de 5 m (comprimentos personalizados mediante pedido)

Ambiente e segurança

• Classificação à prova de explosões: Ex db eb pxb IICT4Gb / Ex pxb tb IIIC T130°C Db
• Proteção contra entrada: IP65 (estanque a poeira e protegido contra jatos de água)
• Intervalos de temperatura adequados a ambientes industriais
• Projetado para uso com ar limpo como fonte de gás

Aplicações típicas

• Painéis de automação industrial, controlo em áreas perigosas nos setores de petróleo & gás, químico, mineração, marítimo e indústrias de processo
