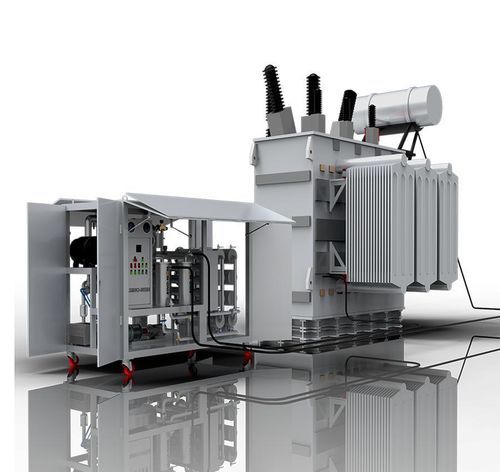

Sistema de purificação por filtração NSH-VFD-series

para óleopara aplicações industriais

VISÃO GERAL DO PRODUTO
A série SINO-NSH VFD é um purificador de óleo isolante a vácuo projetado para remover traços de água, gases dissolvidos e livres, carbono e partículas do óleo isolante sob efeito de calor e vácuo. Destina-se a restaurar e manter as propriedades dielétricas do óleo em equipamentos de alta tensão.

APLICAÇÃO

• Purificação de óleo isolante para transformadores
• Tratamento de disjuntores, indutores, cabos e capacitores com sistemas de isolamento
• Adequado para óleos de marcas, transformadores de alta e extra alta tensão; também aplicável a óleos lubrificantes de baixa viscosidade

VARIANTES DO PRODUTO

• SINO-NSH-VF — Máquina de purificação de óleo de transformador a vácuo de estágio único (vácuo simples)
• SINO-NSH-VFD — Máquina de purificação de óleo de transformador a vácuo de dois estágios (vácuo duplo)
• SINO-NSH-VFD-R — Máquina de purificação e regeneração a vácuo de dois estágios (regeneração de óleos envelhecidos)
• SINO-NSH-VFD-A — Máquina de purificação de óleo de transformador a vácuo de dois estágios totalmente automática

TECNOLOGIA E OPERAÇÃO
SINO-NSH-VFD combina tecnologias de coacervação, coalescência, separação e purificação refinada. Em comparação com unidades de estágio único, incorpora um sistema de vácuo ROOTS e um separador de segunda etapa para acelerar a remoção de água livre e dissolvida, gases, carbono e partículas, melhorando a recuperação dielétrica.

CARACTERÍSTICAS

• Sistema de desidratação e desgasificação
• Trens de filtração de alta precisão
• Potente sistema de vácuo de dois estágios (ROOTS + bomba de apoio)
• Controle elétrico para regulação do processo
• Componentes de qualidade e configurações modulares
• Vários designs estruturais e funcionais

BENEFÍCIOS

• Aumento significativo da tensão de ruptura do óleo tratado
• Redução de custos de manutenção e substituição
• Capacidade de operação on-line
• Dimensões compactas, baixo ruído
• Disponível em versões fixa, móvel sobre rodas ou reboque; invólucros padrão, cobertura de prateleira ou à prova de explosão

DADOS DO ÓLEO ANTES & DEPOIS DA FILTRAÇÃO
PARÂMETROS | UNIDADES | ANTES | DEPOIS
Tensão de ruptura | kV | 25 | ≥75
Remoção de umidade (ppm) | ppm | 50–100 | < 3–5
Tamanho de partícula (fino de filtro) | µm | Visível | < 1
Conteúdo de gás | % Vol./Vol. | < 10% | < 0.1%

PROJETOS / ESTILOS DISPONÍVEIS
Tipos disponíveis: estação fixa, móvel com quatro rodas, móvel com reboque; aparência normal, cobertura de prateleira, antiexplosão; cores e configurações personalizáveis. Também denominado: Vacuum Dehydrator, Vacuum Purification System, Oil Degasification, Regeneration, Recycling.

DADOS TÉCNICOS / ESPECIFICAÇÕES

• Brand Name: SINO-NSH
• Series: VFD
• Óleo tratado: óleo isolante (óleo de transformador)
• Função: desidratação, desgasificação, remoção de impurezas
• Vazão: 1.800–18.000 Liter/Hour
• Alimentação: 380VAC / 3Phase / 50Hz (ou personalizável)
• Prazo de entrega: 10 dias úteis
• Capacidade de fornecimento: 50 conjuntos por mês
