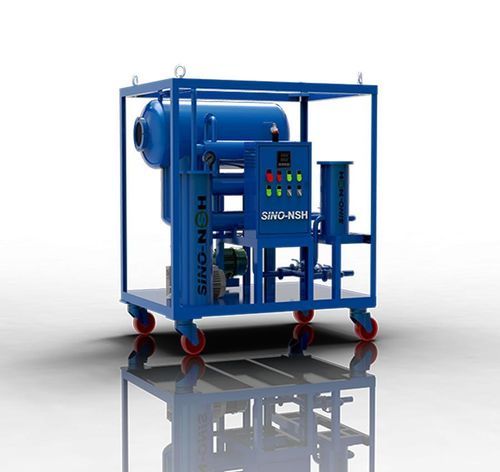

Sistema de purificação para óleo NSH-VF series

econômicopara aplicações industriais

Visão geral
O NSH-VF é um purificador de óleo a vácuo de estágio único concebido como solução econômica para o tratamento de óleos isolantes em transformadores. Remove umidade, gases dissolvidos e partículas para restaurar as propriedades dielétricas. Alta eficiência de purificação e operação simples; disponível em versões estacionária ou móvel.

Aplicações
Utilizado para estender a vida útil do óleo isolante em transformadores, disjuntores, reatores, reguladores de tensão e quadros de distribuição, ou para injetar óleo isolante em transformadores. As unidades podem incluir regeneradores para melhorar a desacidificação, a descoloração e a remoção de contaminantes dielétricos e ácidos. A tensão de ruptura pode aumentar de cerca de 15 kV até 65 kV após o tratamento.

Benefícios do purificador de óleo para transformador

• Remove a umidade dissolvida do óleo do transformador
• Reduz gases combustíveis dissolvidos e oxigênio dissolvido
• Melhora a resistência dielétrica e o desempenho isolante do óleo
• Melhora o fator de potência do transformador
• Prolonga a vida útil do óleo e os intervalos de manutenção
• Aumenta a confiabilidade e a disponibilidade do transformador

Dados do óleo após purificação
Resistência dielétrica (BDV): kV ≥60
Teor de água: ppm ≤7
Teor de gás: % ≤0.1
Tamanho de impurezas: μm ≤5

Especificação da máquina (parâmetros selecionados por modelo)
Parâmetro / Colunas de valor: VF-10 | VF-20 | VF-30 | VF-50 | VF-100
Capacidade, litros/hora: 600 | 1200 | 1800 | 3000 | 6000
Potência de aquecimento, kW: 9 | 15 | 24 | 36 | 60
Potência total, kW: 11 | 17 | 26 | 39 | 65
Fonte de alimentação: Totalmente personalizável
Diâmetro de entrada, mm: 25 | 25 | 25 | 32 | 40
Diâmetro de saída, mm: 25 | 25 | 25 | 32 | 40
Dimensões (sem reboque) comprimento, mm: 1300 | 1400 | 1400 | 1400 | 1550
Dimensões (sem reboque) largura, mm: 900 | 900 | 900 | 900 | 1550
Dimensões (sem reboque) altura, mm: 1300 | 1300 | 1300 | 1700 | 1850
Peso (sem reboque), kg: 300 | 330 | 350 | 400 | 650

Condições de operação e observações
Opções de tensão: 380 V (50 Hz), 380 V (60 Hz), 400 V (60 Hz), 415 V (50 Hz), 415 V (60 Hz), 220 V (60 Hz), 460 V (60 Hz), etc. Projetado para operar satisfatoriamente em temperaturas ambiente de -20 °C a 55 °C.

Estilos disponíveis

• Tipo estação fixa, tipo móvel com quatro rodas, tipo móvel com reboque
• Aparência padrão, tipo cobrindo prateleira e tipo à prova de explosão
• Disponível em diferentes cores

Também chamado
Desidratador a vácuo; Sistema de purificação a vácuo; Desgaseificação de óleo; Regeneração; Reciclagem

Especificações técnicas

• Brand Name: Sino-NSH
• Série: VF
• Óleo tratado: óleo isolante (óleo de transformador)
• Função: desidratação, desgaseificação, remoção de impurezas
• Vazão: 600–6000 L/h (dependendo do modelo)
• Exemplo de alimentação: 380 VAC / 3 fases / 50 Hz (ou personalizável)
• Exemplo de prazo de entrega: 10 dias úteis
• Exemplo de capacidade de fornecimento: 50 conjuntos por mês
