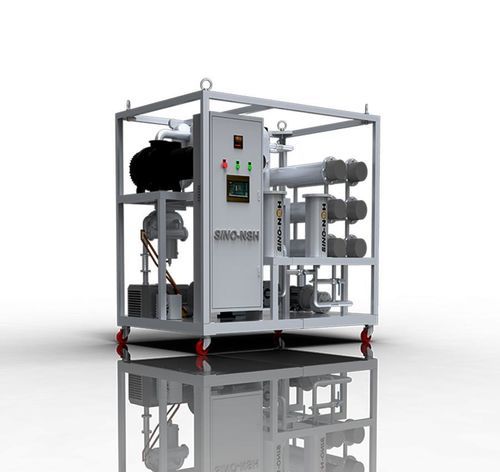

Sistema de purificação para óleo NSH-VFD series

para aplicações industriais

Geral
O NSH-VFD é um purificador de óleo para transformador a vácuo de duplo estágio concebido para desidratação, desgasificação e remoção de impurezas sólidas em óleos isolantes usados em transformadores, disjuntores e equipamentos de alta tensão. Compatível com óleos de marca e certos óleos lubrificantes de baixa viscosidade. Disponível em versões estacionárias e móveis para manutenção em campo ou uso em oficina.

Vantagens

• Remoção eficiente de humidade dissolvida no óleo
• Redução de gases combustíveis e oxigénio dissolvido
• Melhoria da rigidez dielétrica (BDV)
• Melhoria do fator de potência e da estabilidade operacional
• Prolongamento da vida útil do óleo e diminuição da frequência de substituição
• Aumento da fiabilidade e da vida útil do transformador

Dados do óleo após purificação
Rigidez dielétrica (BDV) | kV | ≥75
Conteúdo de água | ppm | ≤3
Conteúdo de gás | % | ≤0.1
Tamanho de impurezas | μm | ≤5

Purificador a vácuo de óleo para transformador de duplo estágio - Dados selecionados
Vazão (L/H): VFD-30 1800 | VFD-50 3000 | VFD-75 4000 | VFD-100 6000 | VFD-150 9000 | VFD-200 12000 | VFD-300 18000
Faixa de vácuo: -0.092 ~ -0.099 MPa
Pressão de trabalho: ≤0.3 MPa
Vácuo máximo: ≤50 Pa
Faixa de temperatura (trabalho): 45 - 85 °C
Alimentação (típica): 380 V / 3Phase / 50Hz (personalizável)
Ruído em operação: ≤72 dB (depende do modelo)
Potência de aquecimento (kW): VFD-30 24 | VFD-50 30 | VFD-75 48 | VFD-100 72 | VFD-150 108 | VFD-200 144 | VFD-300 210
Potência total (kW): VFD-30 26 | VFD-50 33 | VFD-75 58 | VFD-100 76 | VFD-150 114 | VFD-200 150 | VFD-300 222
Diâmetros entrada/saída (mm): 25–65 (consoante modelo)
Peso líquido (kg): ~350 a ~1420 conforme modelo
Exemplos de dimensões (L x W x H mm): VFD-30 1400 x 1000 x 1200 | VFD-300 2100 x 1700 x 2000

Opções de apresentação

• Estrutura base com rodízios
• Carcaça metálica sobre rodízios
• Carcaça metálica em reboque de eixo simples
• Estrutura em reboque de duplo eixo
• Carcaça metálica em reboque de duplo eixo
• Carcaça metálica com cabine de operação em reboque de duplo eixo

Também denominado: Vacuum Dehydrator, Vacuum Purification System, Oil Degasification, Regeneration, Recycling

Especificações técnicas

• Brand Name: Sino-NSH
• Series: VFD
• Model / Denomination: NSH-VFD
• Óleo tratado: óleo isolante para transformador; também adequado para certos lubrificantes de baixa viscosidade
• Função: desidratação, desgasificação, remoção de impurezas
• Gama de vazão: 1.800 - 18.000 L/h (dependendo do modelo)
• Alimentação: tip. 380VAC / 3Phase / 50Hz (outras tensões/frequências personalizáveis)
• Faixa de vácuo: aprox. -0.092 a -0.099 MPa
• Pressão de trabalho: ≤0.3 MPa
• Vácuo máximo: ≤50 Pa
• Temperatura de operação: 45 - 85 °C
• Ruído de operação: até ≤72 dB (varia por modelo)
• Potência de aquecimento: 24 kW até 210 kW conforme modelo
• Potência total: 26 kW até 222 kW conforme modelo
• Diâmetros entrada/saída: 25 mm a 65 mm conforme modelo
• Peso líquido: ~350 kg a ~1420 kg conforme modelo
• Tempo de entrega (ex.): 10 dias úteis
• Capacidade de fornecimento (ex.): 50 conjuntos / mês
