Sistema de purificação para óleo NSH-VFD-A

para aplicações industriais

Título
Purificador de óleo para transformador NSH-VFD-A, vácuo em duplo estágio, 1.800–18.000 L/h

Visão geral
O NSH-VFD-A é um purificador totalmente automático com sistema de vácuo em duplo estágio, destinado a transformadores de potência e compatível com todos os óleos isolantes. Remove humidade, gases dissolvidos, partículas, ácidos orgânicos, lamas, betumes e carbono dissociado. Soluções personalizadas são aceitas.

Geral
Sob efeito de calor e campo elétrico, o óleo isolante pode acumular água, gases e contaminantes sólidos. O NSH-VFD-A regenera e recondiciona o óleo degradado, removendo humidade, gases e impurezas mecânicas, e eliminando ácidos orgânicos, lamas, betumes e carbono dissociado que sistemas convencionais não conseguem remover totalmente. O óleo tratado pode cumprir normas e apresentar vida útil comparável à de um óleo novo.

Descrição
A unidade é um sistema de desidratação e desgasificação totalmente automático, personalizável conforme requisitos operacionais ou funcionais do utilizador final. Utiliza um controlador lógico programável (PLC) e um conjunto de instrumentação, alarmes e intertravamentos para operação automática, mantendo opções de controlo manual conforme necessário. Luzes de indicação mostram o estado dos componentes chave e condições de alarme.

Instrumentos de inspeção disponíveis

• Teor de humidade antes e depois
• Vazão em tempo real e volume total tratado
• Monitorização de pressão
• Inspeção online do conteúdo de partículas
• Temperatura do óleo à entrada e saída
• Contador de ciclos de funcionamento
• Monitorização do estado dos componentes
• Indicador de obstrução do filtro

Dados do óleo antes & depois

• Tensão de ruptura: antes 25 kV → depois ≥75 kV
• Remoção de humidade: antes 50–100 ppm → depois < 3–5 ppm
• Tamanho de partículas (fineness do filtro): antes visível → depois < 1 μm
• Conteúdo de gás: antes < 10% vol → depois < 0.1% vol

Opções de apresentação

• Estrutura base com rodízios
• Tampa metálica com rodízios
• Tampa metálica em reboque de eixo simples

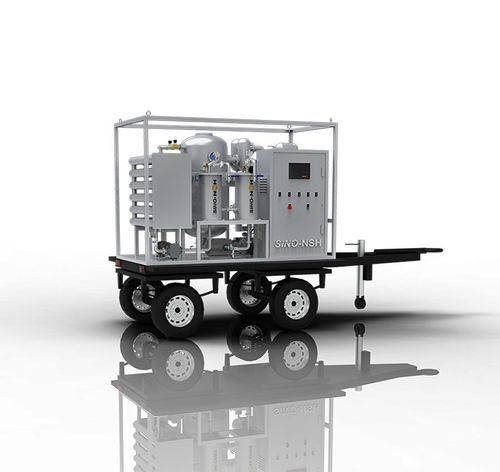

• Estrutura base em reboque de duplo eixo
• Tampa metálica em reboque de duplo eixo
• Tampa metálica e cabine de operação em reboque de duplo eixo

Também chamado
Desidratador a vácuo, sistema de purificação a vácuo, desgasificação de óleo, regeneração de óleo, reciclagem de óleo

Especificações técnicas

• Brand Name: Sino-NSH
• Modelo / Série: VFD (NSH-VFD-A)
• Óleo tratado: óleo isolante (óleo para transformador)
• Funções: desidratação, desgasificação, remoção de impurezas; eliminação de ácidos orgânicos, lamas, betumes e carbono dissociado
• Vazão: 1.800 – 18.000 L/h
• Alimentação: 380 VAC / 3 fases / 50 Hz (personalizável)
• Prazo de entrega: 10 dias úteis
• Capacidade de fornecimento: 50 conjuntos por mês
