Sistema de filtração de gás NSH-VFD-R series

para óleo de lubrificaçãode óleopara óleo dielétrico

Visão geral
O NSH-VFD-R é uma planta de regeneração de óleo para transformadores em duplo estágio da Sino-NSH, projetada para restaurar e purificar óleos isolantes envelhecidos. Combina desidratação a vácuo, desgaseificação e regeneração química para remover humidade, gases dissolvidos, enxofres, lamas, alcatrão e carbono dissociado. Disponível em versões estacionária ou móvel para serviço em oficina ou em campo.

Geral
O óleo isolante degrada devido à humidade, envelhecimento térmico e contaminação. O NSH-VFD-R utiliza aquecimento controlado, vácuo e processos assistidos por campo elétrico para extrair água e gases, filtrar partículas e regenerar quimicamente o óleo removendo ácidos orgânicos, lamas e cor. O óleo tratado atinge parâmetros dielétricos e de pureza que prolongam a vida útil do óleo e do transformador.

Parâmetros do produto

• Brand Name: Sino-NSH
• Modelo: NSH-VFD-R
• Série: VFD
• Óleo tratado: óleo isolante (óleo de transformador)
• Funções: desidratação, desgaseificação, remoção de impurezas, regeneração
• Vazão: 1.800–18.000 L/h (dependendo do modelo)
• Alimentação: 380 VAC / 3 fases / 50 Hz (personalizável)
• Faixa de vácuo: aprox. -0,092 a -0,099 MPa
• Vácuo máximo após tratamento: ≤ 50 Pa
• Temperatura do óleo: 45–85 °C
• Finesse do filtro: ≤ 5 µm (opção ≤ 1 µm)
• Prazo de entrega: aprox. 10 dias úteis
• Capacidade de fornecimento: 50 conjuntos/mês

Benefícios do purificador de óleo

• Remove humidade dissolvida e água livre
• Reduz gases combustíveis dissolvidos e oxigénio
• Restaura e melhora a rigidez dielétrica
• Reduz perdas dielétricas e melhora o fator de potência
• Remove ácidos, lamas, carbono e cor quando equipado com regeneração
• Alarga a vida útil do óleo e a fiabilidade do transformador

Dados do óleo após purificação

• Rigidez dielétrica: ≥ 75 kV
• Teor de água: ≤ 5 ppm
• Finesse de filtração: ≤ 5 µm (ou ≤ 1 µm)
• Desgaseificação: ≤ 0,1%
• Cor do óleo: L ≤ 0,5 (melhorado)
• Valor ácido: ≤ 0,01 mg KOH/g
• pH do ácido solúvel: 5–7
• Tangente de perda dielétrica tg(90°C)% : ≤ 0,002

Especificação da máquina

• Faixas comuns: vácuo aprox. -0,092 a -0,099 MPa; pressão de trabalho ≤ 0,3 MPa; vácuo máx ≤ 50 Pa; controlo de temperatura do óleo 45–85 °C; ambiente -20 a 55 °C
• Modelos e dados principais:
• VFD-R-30 — Vazão 1.800 L/h | Potência de aquecimento 24 kW | Potência total 26 kW | Entrada/Saída 25 mm
• VFD-R-50 — Vazão 3.000 L/h | Potência de aquecimento 30 kW | Potência total 33 kW | Entrada/Saída 25 mm
• VFD-R-75 — Vazão 4.000 L/h | Potência de aquecimento 48 kW | Potência total 58 kW | Entrada/Saída 32 mm
• VFD-R-100 — Vazão 6.000 L/h | Potência de aquecimento 72 kW | Potência total 76 kW | Entrada/Saída 32 mm
• VFD-R-150 — Vazão 9.000 L/h | Potência de aquecimento 108 kW | Potência total 114 kW | Entrada/Saída 40 mm
• VFD-R-200 — Vazão 12.000 L/h | Potência de aquecimento 144 kW | Potência total 150 kW | Entrada/Saída 50 mm
• VFD-R-300 — Vazão 18.000 L/h | Potência de aquecimento 210 kW | Potência total 222 kW | Entrada/Saída 65 mm
• Nível de ruído operacional: ≤72–78 dB (dependendo do modelo)

Opções de apresentação

• Chassi base com rodas

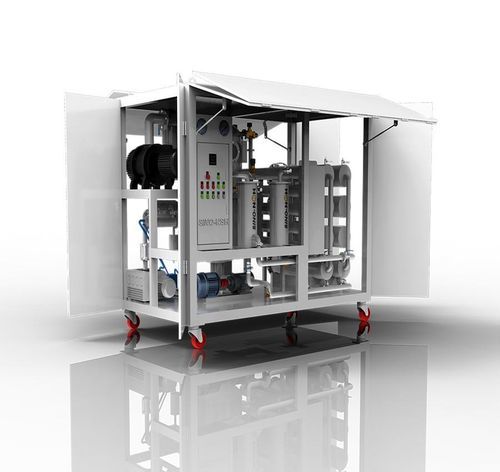

• Capô metálico sobre rodas
• Capô metálico sobre reboque de um eixo
• Chassi sobre reboque de dois eixos
• Capô metálico sobre reboque de dois eixos
• Capô metálico com cabine de operação sobre reboque de dois eixos

Também denominado
Desidratador a vácuo, sistema de purificação a vácuo, desgaseificação de óleo, regeneração, reciclagem.

Especificações técnicas

• Modelo: NSH-VFD-R
• Brand: Sino-NSH
• Série: VFD
• Óleo tratado: óleo isolante (óleo de transformador)
• Funções: desidratação, desgaseificação, remoção de impurezas, regeneração
• Faixa de vazão: 1.800–18.000 L/h
• Faixa de vácuo: aprox. -0,092 a -0,099 MPa
• Pressão de trabalho: ≤ 0,3 MPa
• Vácuo máx após tratamento: ≤ 50 Pa
• Temperatura do óleo: 45–85 °C
• Potência de aquecimento: 24–210 kW
• Potência total: 26–222 kW
• Alimentação: 380 V / 3P / 50 Hz (personalizável)
• Finesse de filtração: ≤ 5 µm ou ≤ 1 µm
• Metas pós-tratamento: água ≤ 5 ppm; dielétrica ≥ 75 kV; tg ≤ 0,002; valor ácido ≤ 0,01 mg KOH/g; cor L ≤ 0,5
• Prazo de entrega: aprox. 10 dias úteis; capacidade: 50 conjuntos/mês
