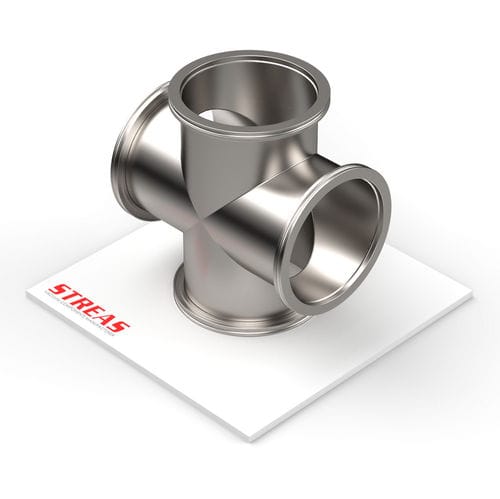

Conexão para vácuo 4C63ISOK-4flangeadacruzetaISO
Guardar nos favoritos
Comparar
Características
- Aplicações
- para vácuo
- Tipo de fixação
- flangeada
- Forma
- cruzeta
- Norma
- ISO
- Material
- em aço inoxidável
- Outras características
- a vácuo
- Diâmetro
MÍN: 63 mm
(2,48 in)MÁX: 250 mm
(9,843 in)
Descrição
Conector cruzado de quatro vias com flanges ISO-K para sistemas de vácuo. Disponível em AISI 304.
Propriedades principais
Artigos disponíveis
Características / especificações técnicas
Propriedades principais
- Linha: ISO-K
- Tipo de linha: ISO
- Tipo de produto: Conectores de ligação
- Acabamento: Microjateado
Artigos disponíveis
- Código: 4C63ISOK-4
- Materiais: AISI 304
- Acabamento: Microjateado
- DN: 63
- A: 176 mm (6.929 inch)
- B: 88 mm (3.465 inch)
- C: 95 mm (3.74 inch)
- D: -
- E: -
- F: -
- Disponibilidade: Alta disponibilidade
- Código: 4C80ISOK-4
- Materiais: AISI 304
- Acabamento: Microjateado
- DN: 80
- A: 216 mm (8.504 inch)
- B: 108 mm (4.252 inch)
- C: 110 mm (4.331 inch)
- D: -
- E: -
- F: -
- Disponibilidade: Alta disponibilidade
- Código: 4C100ISOK-4
- Materiais: AISI 304
- Acabamento: Microjateado
- DN: 100
- A: 216 mm (8.504 inch)
- B: 108 mm (4.252 inch)
- C: 130 mm (5.118 inch)
- D: -
- E: -
- F: -
- Disponibilidade: Alta disponibilidade
- Código: 4C160ISOK-4
- Materiais: AISI 304
- Acabamento: Microjateado
- DN: 160
- A: 276 mm (10.866 inch)
- B: 138 mm (5.433 inch)
- C: 180 mm (7.087 inch)
- D: -
- E: -
- F: -
- Disponibilidade: Alta disponibilidade
- Código: 4C200ISOK-4
- Materiais: AISI 304
- Acabamento: Microjateado
- DN: 200
- A: 356 mm (14.016 inch)
- B: 178 mm (7.008 inch)
- C: 240 mm (9.449 inch)
- D: -
- E: -
- F: -
- Disponibilidade: Disponibilidade média
- Código: 4C250ISOK-4
- Materiais: AISI 304
- Acabamento: Microjateado
- DN: 250
- A: 416 mm (16.378 inch)
- B: 208 mm (8.189 inch)
- C: 290 mm (11.417 inch)
- D: -
- E: -
- F: -
- Disponibilidade: Disponibilidade média
Características / especificações técnicas
- Material padrão: AISI 304
- Acabamento: Microjateado
- Flanges: ISO-K
- Configuração: Cruz (4 vias)
- Tipo: Conector de ligação para vácuo
- Tamanhos disponíveis (DN): 63, 80, 100, 160, 200, 250
