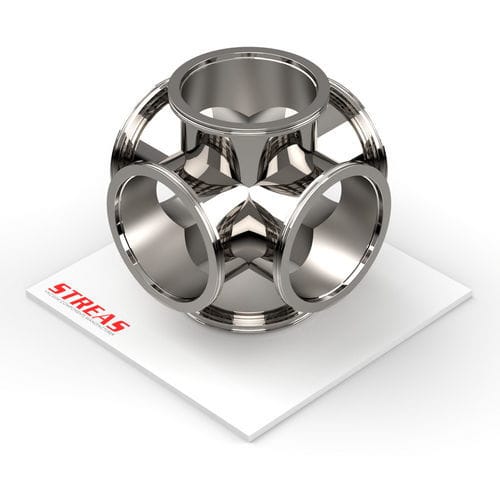

Conexão para vácuo 6C series

flangeadacruzetaISO

Ramal de seis vias com flanges ISO-K, projetado para conexões em linhas do tipo ISO; disponível em AISI 304. O produto é fornecido em várias dimensões DN com acabamentos externos/internos especificados.

Detalhes principais

• Tipo: Conexões de 6 vias para flanges ISO-K
• Material disponível: AISI 304
• Acabamentos: Externo polido mecanicamente e interno bruto; microjateado (para alguns tamanhos)

Artigos

• 6C63ISOK-4: Material AISI 304; Acabamento: Externo polido mecanicamente e interno bruto; DN 63; A = 176 mm (6.929 in); B = 88 mm (3.465 in); C = 95 mm (3.74 in)
• 6C80ISOK-4: Material AISI 304; Acabamento: Externo polido mecanicamente e interno bruto; DN 80; A = 216 mm (8.504 in); B = 108 mm (4.252 in); C = 110 mm (4.331 in)
• 6C100ISOK-4: Material AISI 304; Acabamento: Externo polido mecanicamente e interno bruto; DN 100; A = 216 mm (8.504 in); B = 108 mm (4.252 in); C = 130 mm (5.118 in)
• 6C160ISOK-4: Material AISI 304; Acabamento: Externo polido mecanicamente e interno bruto; DN 160; A = 276 mm (10.866 in); B = 138 mm (5.433 in); C = 180 mm (7.087 in)
• 6C200ISOK-4: Material AISI 304; Acabamento: Microjateado; DN 200; A = 400 mm (15.748 in); B = 200 mm (7.874 in); C = 240 mm (9.449 in)
• 6C250ISOK-4: Material AISI 304; Acabamento: Microjateado; DN 250; A = 416 mm (16.378 in); B = 208 mm (8.189 in); C = 290 mm (11.417 in)

Características / especificações técnicas

• Linha: ISO-K
• Tipo de linha: ISO
• Tipo de produto: Conexões de ligação (cruzeta de 6 vias)
• Material: AISI 304 (variantes indicadas na tabela de artigos)
• Acabamentos: Externo polido mecanicamente e interno bruto; microjateado para alguns tamanhos
• Variantes DN disponíveis (artigos mostrados): 63, 80, 100, 160, 200, 250
• Disponibilidade e nível de stock: indicados por artigo (sob pedido ou disponibilidade média)
• Documentação técnica disponível em PDF (folha de produto e ficha técnica)
