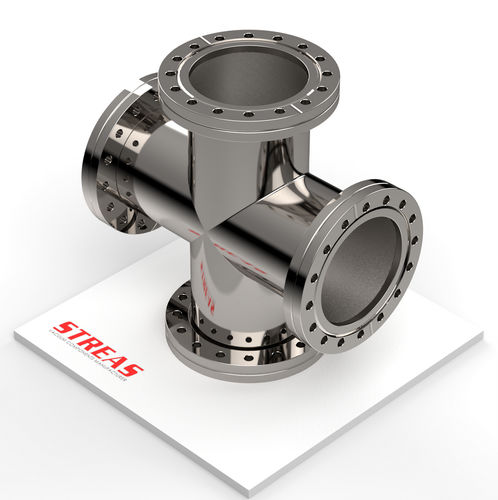

Conexão para vácuo Croce a 4 vie CF

flangeadacruzetaa vácuo

Visão geral do produto:
Conector cruzado de 4 vias com flanges CF, projetado para conexões em vácuo. Fornecido em AISI 304 com acabamento externo polido mecanicamente e interior em bruto.

Variantes disponíveis:

• Código: 4C16CF-4 — Material: AISI 304 — Acabamento: Polido mec. ext. / Bruto int. — DN: 16 — A: 76 mm (2.992 in) — B: 38 mm (1.496 in) — C: 34 mm (1.339 in) — Disponibilidade: Baixa disponibilidade
• Código: 4C38CF-4 — Material: AISI 304 — Acabamento: Polido mec. ext. / Bruto int. — DN: 38 — A: 126 mm (4.961 in) — B: 63 mm (2.48 in) — C: 70 mm (2.756 in) — Disponibilidade: Disponibilidade média
• Código: 4C63CF-4 — Material: AISI 304 — Acabamento: Polido mec. ext. / Bruto int. — DN: 63 — A: 210 mm (8.268 in) — B: 105 mm (4.134 in) — C: 114 mm (4.488 in) — Disponibilidade: Disponibilidade média
• Código: 4C100CF-4 — Material: AISI 304 — Acabamento: Polido mec. ext. / Bruto int. — DN: 100 — A: 270 mm (10.63 in) — B: 135 mm (5.315 in) — C: 152 mm (5.984 in) — Disponibilidade: Alta disponibilidade
• Código: 4C150CF-4 — Material: AISI 304 — Acabamento: Polido mec. ext. / Bruto int. — DN: 150 — A: 334 mm (13.15 in) — B: 167 mm (6.575 in) — C: 202 mm (7.953 in) — Disponibilidade: Baixa disponibilidade
• Código: 4C200CF-4 — Material: AISI 304 — Acabamento: Polido mec. ext. / Bruto int. — DN: 200 — A: 420 mm (16.535 in) — B: 210 mm (8.268 in) — C: 253 mm (9.961 in) — Disponibilidade: Baixa disponibilidade

Características / especificações técnicas:

• Linha: CF
• Tipo de linha: CF
• Tipo de produto: Conectores de ligação (cruz 4 vias)
• Material: AISI 304
• Acabamento: Externo polido mecanicamente, interno bruto
• Flanges: tipo CF
• Tamanhos disponíveis (DN): 16, 38, 63, 100, 150, 200
