Conexão para vácuo 3T series

flangeadaem Tem aço inox 304

Descrição

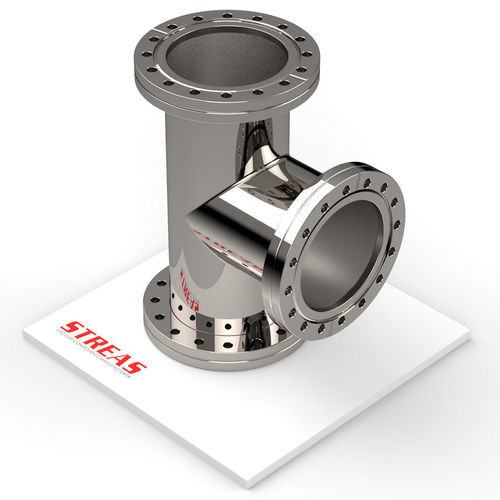

Tê de três vias com flanges CF, projetado para conexões em sistemas de vácuo. Disponível em AISI 304 com acabamento externo polido mecanicamente e interior bruto de solda.

Características principais

• Linha: CF
• Tipo de linha: Flange CF
• Tipo de produto: Conexões
• Acabamento: Externo polido mecanicamente, interno bruto

Artigos disponíveis

• 3T16CF-4 — Material: AISI 304; Acabamento: Externo polido mecanicamente, interno bruto; DN: 16; A: 76 mm (2.992 in); B: 38 mm (1.496 in); C: 34 mm (1.339 in)
• 3T38CF-4 — Material: AISI 304; Acabamento: Externo polido mecanicamente, interno bruto; DN: 38; A: 126 mm (4.961 in); B: 63 mm (2.48 in); C: 70 mm (2.756 in)
• 3T63CF-4 — Material: AISI 304; Acabamento: Externo polido mecanicamente, interno bruto; DN: 63; A: 210 mm (8.268 in); B: 105 mm (4.134 in); C: 113 mm (4.449 in)
• 3T100CF-4 — Material: AISI 304; Acabamento: Externo polido mecanicamente, interno bruto; DN: 100; A: 270 mm (10.63 in); B: 135 mm (5.315 in); C: 152 mm (5.984 in)
• 3T150CF-4 — Material: AISI 304; Acabamento: Externo polido mecanicamente, interno bruto; DN: 150; A: 334 mm (13.15 in); B: 167 mm (6.575 in); C: 202 mm (7.953 in)
• 3T200CF-4 — Material: AISI 304; Acabamento: Externo polido mecanicamente, interno bruto; DN: 200; A: 420 mm (16.535 in); B: 210 mm (8.268 in); C: 253 mm (9.961 in)

Especificações técnicas

• Configuração: Tê de três vias com flanges CF
• Material disponível: AISI 304
• Acabamento padrão: Externo polido mecanicamente, interno bruto
• Variantes DN disponíveis: 16, 38, 63, 100, 150, 200
• Documentação técnica disponível em PDF (folheto comercial e ficha técnica)
