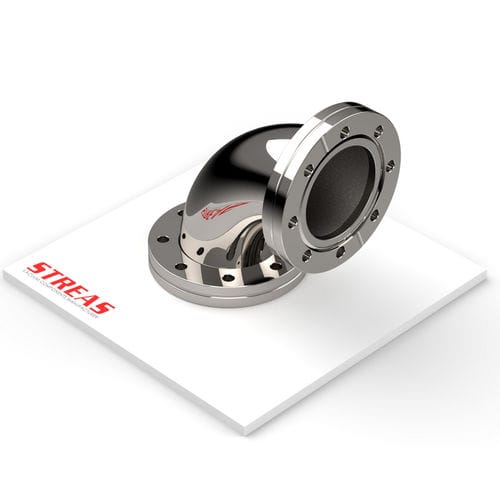

Cotovelo para tubos em aço inoxidável 90C series

90°

Curva de 90° para conexões com flanges CF, projetada para sistemas de vácuo. Disponível em várias variantes dimensionais para integração nas tubulações da linha CF.

Artigos disponíveis

• 90C16CF-4 — Material: AISI 304; Acabamento: polido mecânico externo e interior em bruto; DN: 16; A: 38 mm (1.496 inch); B: 34 mm (1.339 inch); C: 33 mm (1.299 inch)
• 90C38CF-4 — Material: AISI 304; Acabamento: polido mecânico externo e interior em bruto; DN: 38; A: 63 mm (2.48 inch); B: 70 mm (2.756 inch); C: 58.4 mm (2.299 inch)
• 90C63CF-4 — Material: AISI 304; Acabamento: polido mecânico externo e interior em bruto; DN: 63; A: 105 mm (4.134 inch); B: 114 mm (4.488 inch); C: 97.5 mm (3.839 inch)
• 90C100CF-4 — Material: AISI 304; Acabamento: polido mecânico externo e interior em bruto; DN: 100; A: 135 mm (5.315 inch); B: 152 mm (5.984 inch); C: 127 mm (5 inch)

Características / especificações técnicas

• Linha: CF
• Tipo de linha: CF
• Tipo de produto: Conexões (curva de 90° com flanges CF)
• Material disponível: AISI 304
• Acabamento: polido mecânico externo e interior em bruto
