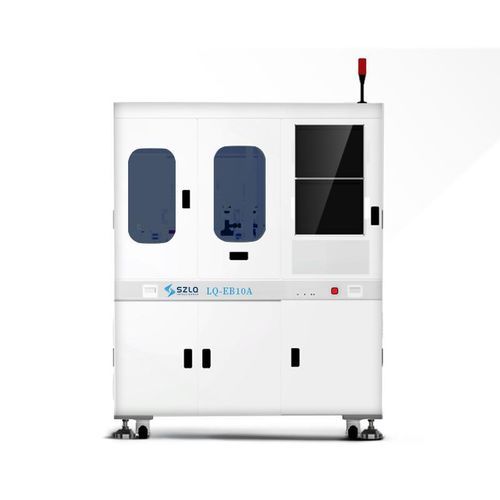

Posicionador automático para wafers LQ-EB10A

Visão geral
O LQ-EB10A é um equipamento de colocação eutética totalmente automático projetado para colocação eutética em aplicações COC e BOX com cavidades profundas. Possui sistema de transferência de carregamento/descarregamento automático, múltiplas cabeças de captação e um sistema de operação da cabeça de montagem controlado por força, podendo ser personalizado para soluções específicas do usuário.

Principais características

• Sistema automático de transferência para carregamento e descarregamento
• Múltiplas cabeças de captação para alto rendimento
• Sistema de cabeça de montagem controlado por força com alta estabilidade
• Suporta métodos de montagem por referência frontal/traseira
• Projetado para processos eutéticos em cavidades profundas COC e BOX
• Adequado para produção em massa e testes de P&D

Áreas de aplicação

• Fotônica
• Dispositivos de potência
• Dispositivos RF micro-ondas
• Setor de veículos de nova energia

Pontos adicionais do produto

• Capacidade de transferência de entrada e saída
• Alta estabilidade e calibração automática
• Funções de calibração para precisão posicional
• Estação de soldagem desenvolvida internamente (aquecimento até 400°C)
• Equipamento hub/rede com comutação entre dois modos de montagem e calibração posicional automática
• Compatibilidade de alimentação: 2" GEL-PAK, 2" WAFFLE-PAK, 6" wafer ring

Especificações técnicas

• Método de montagem: Montagem por referência frontal/traseira
• Processo de montagem: Montagem eutética
• Cenários de aplicação: COC; cavidade profunda BOX
• Precisão de montagem (típica): ±5 μm / ±0.5° (filme padrão); ±10 μm / ±1° (dependente da aplicação)
• Eficiência do equipamento: ≈10 S/PCS (dependente da aplicação; tempo eutético não incluído)
• Precisão de união: ±10 μm @ 3σ precisão de posicionamento; ±0.5° @ 3σ precisão de rotação
• Estação de soldagem: desenvolvimento próprio, até 400°C
