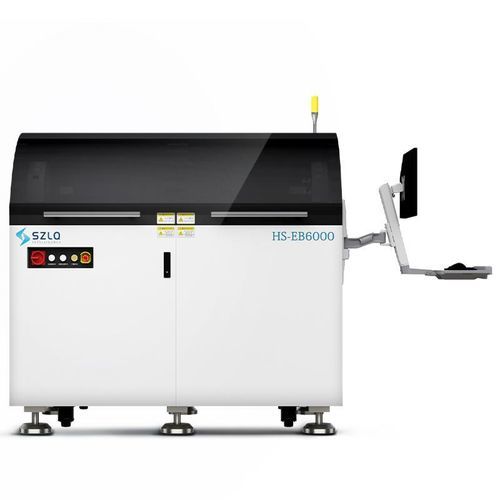

Microssoldadora de chips eutética HS-EB6000

para die attachtérmicatotalmente automática

O HS-EB6000 é um equipamento de colagem eutética em linha totalmente automático, projetado para processos de soldagem de alta precisão e produção em massa de LEDs de alta potência e dispositivos de potência. O sistema proporciona colagem sem oxigénio e reduz o risco de choque térmico através do controlo térmico multizona e purga com azoto.

Funções e características principais:

• Sistema de eixo rotativo de recolha com controlo independente e aquecimento da ponta para melhorar a estabilidade do pick-and-place.
• Design multizona com zonas de pré-aquecimento, manutenção e arrefecimento para prevenir choque térmico e otimizar os perfis de soldagem.
• Área de colagem purgada com azoto para permitir colagem eutética sem oxigénio e reduzir os efeitos atmosféricos.
• Compatível com múltiplos formatos de alimentação e tamanhos de substrato; suporta 2" GEL-PAK e 6" wafer ring; alimentação automática opcional.
• Adequado para optoeletrónica, montagem de dispositivos de potência, componentes RF/micro-ondas e eletrónica de potência para veículos de nova energia.

Especificações / Dados técnicos:

• Modelo: HS-EB6000
• Precisão de colocação: ±12,5 µm @ 3σ; Precisão rotacional de colocação: ±0,1° @ 3σ
• Força de colagem: programável, 30 g – 250 g
• Capacidade de aquecimento: desde a temperatura ambiente até 320 °C; Uniformidade de temperatura < 5 °C; Estabilidade ±1 °C
• Configuração de zonas: zona de pré-aquecimento, zona de manutenção, zona de arrefecimento; suporta aquecimento a temperatura constante e aquecimento da ponta
• Proteção e segurança: purga com azoto da área de colagem para reduzir a influência atmosférica; múltiplos pontos de recuperação para gases redutores/inflamáveis para garantir produção segura
• Caixas e substratos: capacidade da caixa 20 pcs; tamanho do substrato personalizável (comprimento 90–115 mm, largura 45–75 mm)
• Produtividade: UPH até 5.000
