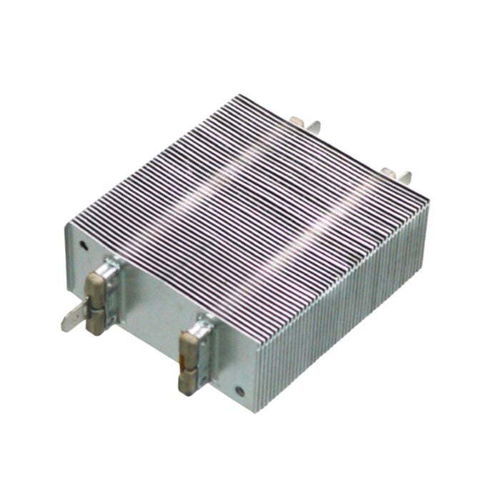

Aerotermo elétrico SH series

CAmonofásicode parede

Descrição
Aquecedores de ar PTC Tipo SH: a potência térmica é regulada pelo fluxo de ar aplicado; maior fluxo resulta em maior potência e consumo (W). Versões para alta tensão também disponíveis.

Pontos principais

• Potência proporcional ao fluxo de ar: maior fluxo → maior potência (W).
• Disponível em duas faixas de tensão: 200V–240V e 100V–120V.
• Modelos padrão destacados para prazos de entrega mais curtos; potência, comprimento e especificações personalizadas disponíveis para grandes quantidades.

Numeração de peças
O esquema de numeração identifica prefixo de modelo (SH-), código de espaçamento de aletas (M), código de isolamento (S ou D), comprimento e códigos de acessórios. Gráficos na página do produto mostram as posições dessas designações.

Observações sobre numeração

• PTC FIN PITCH (SH-XXXXM): a potência (W) nas tabelas baseia‑se em passo de aleta 1,68 mm (código M).
• PTC ISOLATION (SH-XXXXM-XXXS): a potência (W) nas tabelas baseia‑se em isolamento simples (código S).
• Duplo isolamento (código D) normalmente aumenta o preço ~20–30% e reduz a potência ~10%; unidades com duplo isolamento não têm potencial de eletrodo nas aletas e são adequadas para contato com materiais condutores, alta humidade, resistência a choques ou requisitos de qualidade (ex.: automóvel).
• Para unidades com corrente de arranque máxima > 14 A, certas posições de acessórios podem excluir o termóstato por padrão.

Acessórios

• PTC + Moldura de Montagem — molduras plásticas resistentes à temperatura (ex.: MSHF-70 para 70 mm, MSHF para 70 mm, MHF-90 para todas as comprimentos).
• PTC + Moldura + Ventoinha + Acessórios — conjuntos opcionais que podem incluir aquecedor PTC (ex.: SH 70 mm), moldura(s) MSHF-70, ventoinha axial 92×92 mm, termóstato, fusível, conjunto de fios e parafusos; os códigos de peça indicam opções montadas ou separadas.

3D / CAD / Modelos
Visualizadores 3D disponíveis para os tipos SH e SHW; arquivos STEP/3D fornecidos mediante pedido para integração em projetos.

Especificações (visão geral)
As tabelas de especificação para 200V–240V e 100V–120V indicam a potência (W) baseada em passo de aleta 1,68 mm (M) e isolamento simples (S). Unidades com duplo isolamento (D) têm ≈10% menos potência do que os valores S. Modelos padrão são destacados para entrega mais rápida; personalizações possíveis para grandes quantidades.

Característica técnicas / Dados chave

• Série / modelo: SH (Tipo SH)
• Fabricante: KLC Corporation
• Família de produto: Aquecedores de ar PTC; Aquecedores PTC de alta tensão
• Faixas de tensão: 200V–240V e 100V–120V
• Base de potência: passo de aleta 1,68 mm (M) e isolamento simples (S)
• Opções de isolamento: S = simples, D = duplo (D => potência ≈ -10% ; preço ≈ +20–30%)
• Acessórios: MSHF-70, MSHF, MHF-90; conjuntos com ventoinha, termóstatos, fusíveis, cabeamento
• Personalização: potência, comprimento e especificações personalizáveis para encomendas em grande volume
