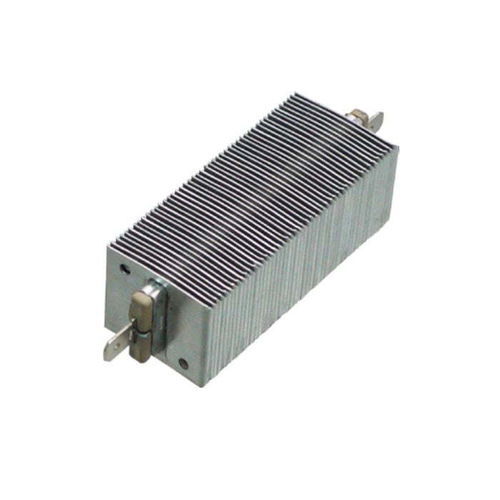

Aerotermo elétrico OH (w) series

de parede

Descrição
Os aquecedores de ar PTC do Tipo OH fornecem potência térmica dependente do fluxo de ar: quanto maior o fluxo de ar, maior a produção de calor e a potência elétrica. A página de produto inclui visualizações 3D e tabelas de especificação para auxiliar a seleção.

Recursos disponíveis

• Especificações Tipo OH 200V~240V (tabela)
• Especificações Tipo OH 100V~120V (tabela)
• Acessórios Tipo OH e exemplos de numeração de peças
• Ficha técnica do aquecedor de ar PTC (PDF) e visualizador 3D

Numeração de peças e observações

• PTC FIN PITCH (formato OH-XXXXM): os valores de potência (W) nas tabelas são referenciados ao espaçamento de aletas de 1,68 mm (código M).
• PTC ISOLATION (formato OH-XXXXM-XXXS / -XXXD): as tabelas baseiam-se em Isolamento Simples (S). Observações sobre Isolamento Duplo (D):
  • O custo dos modelos D é tipicamente 20–30% superior ao dos modelos S.
  • A potência (W) dos modelos D é aproximadamente 10% inferior à dos modelos S.
  • Modelos D não apresentam potencial de eletrodo nas aletas e são adequados para contato com materiais condutores, ambientes de alta humidade, requisitos de resistência a choques ou aplicações que exijam maior estabilidade/qualidade (ex.: automotivo).

Especificações (200V~240V)
Tabelas de especificações para modelos 200V~240V disponíveis na página do produto. Itens destacados nas tabelas indicam modelos padrão com prazos de entrega mais curtos e custo otimizado. Valores de potência assumem espaçamento de aletas 1,68 mm (M) e Isolamento Simples (S). Possibilidade de personalização para grandes quantidades.

Especificações (100V~120V)
Tabelas de especificações para modelos 100V~120V disponíveis na página do produto. Itens destacados nas tabelas indicam modelos padrão com prazos de entrega mais curtos e custo otimizado. Valores de potência assumem espaçamento de aletas 1,68 mm (M) e Isolamento Simples (S). Possibilidade de personalização para grandes quantidades.

Acessório

• Moldura de montagem em plástico resistente à temperatura (ex.: MHF-90, em L) que acomoda com segurança o elemento aquecedor PTC. Formato de número de peça de montagem exemplo: OH-XXXM-XXX2.

Outras observações

• Modelos 3D (visualizador) disponíveis para Tipo OH e Tipo OHW para pré-visualização geométrica.
• Diagramas de numeração de peças e desenhos dimensionais são fornecidos na ficha do produto para apoiar integração e projeto.

Características / Especificações técnicas

• Marca / Fabricante: KLC Corporation
• Família: Série OH (Tipo OH)
• Tensões: 100V~120V e 200V~240V (tabelas separadas)
• Comportamento de potência: saída térmica aumenta com o fluxo de ar aplicado
• Espaçamento de aletas de referência: 1,68 mm (M)
• Opções de isolamento: Simples (S) — referência; Duplo (D) — ≈10% menos potência, ≈20–30% maior custo, sem potencial de eletrodo nas aletas
• Modelos padrão indicados (prazos de entrega reduzidos)
• Personalização disponível: potência, comprimento e especificações para grandes quantidades
• Acessório: Moldura de montagem MHF-90 (plástico resistente ao calor, formato em L)
• Recursos: desenhos dimensionais, diagramas de numeração, ficha técnica (PDF) e modelos 3D disponíveis na página do produto
