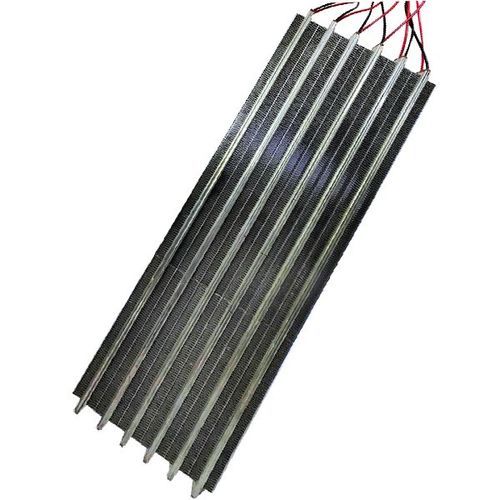

Aerotermo elétrico STW series

trifásicoalimentação elétricade parede

Principais características

• Isolamento de alta tensão conforme UL
• Controle multifásico / conexão trifásica homogênea sob solicitação
• Versões com terminação em fios; ampla personalização de tamanhos
• Reconhecimentos UL, CSA (quando aplicável) e CE
• Variantes IP68 disponíveis por projeto com certificação de terceiros
• Famílias relacionadas: MH, MSH, SH, TH, OH

Visão geral do produto
Os aquecedores de ar PTC de alta tensão da série STW da KLC são projetados para gestão térmica avançada em aplicações industriais e de transporte exigentes. O projeto STW fornece isolamento segundo padrão UL para operação segura em alta tensão, admite controle por PWM e pode ser configurado para conexão trifásica homogênea mediante solicitação. As unidades são fornecidas principalmente como elementos terminais com fios e permitem ampla personalização de dimensões e potência para integração em HVAC veicular, infraestrutura de carregamento e equipamentos industriais. Estruturas ou invólucros externos são recomendados quando for necessária robustez mecânica adicional.

Faixa de especificações

• Tensão: 12 V a 999 V (escopo UL/CSA: 12 V a 600 V)
• Potência: até 30.000 W (dependente do projeto)
• Dimensões: min. 10 × 10 × 10 mm; max. 999 × 337,5 × 25 mm
• Opções de espessura padrão: 10 mm, 20 ±0,5 mm (exemplos de tabela), 25 mm

Características principais

• Isolamento UL de alta tensão: permite integração segura em circuitos de alta tensão.
• Controle multifásico: suporte a conexão trifásica homogênea para distribuição térmica otimizada.
• Personalização: ampla gama de larguras, comprimentos e faixas de potência.
• Reconhecimentos: UL, CSA (quando aplicável) e CE.
• Opções à prova d'água: variantes IP68 disponíveis por projeto com certificação externa.

Benefícios

• Aquecimento rápido: reduz tempos de pré-aquecimento de veículos e equipamentos.
• Integração compacta: elementos finos e modulares para invólucros com espaço limitado.
• Desempenho estável: mantém potência de aquecimento apesar de flutuações na alimentação.
• Alta capacidade: escalável a várias dezenas de kW conforme o projeto.
• Controle preciso: compatível com PWM para regulação fina da temperatura.

Aplicações

• Estações de carregamento EV (pré-aquecimento durante a carga em climas frios)
• Caminhões e ônibus elétricos (aquecimento de cabine e componentes)
• Máquinas de construção e agrícolas elétricas
• Carros elétricos (aquecimento da cabine e subsistemas)
• Veículos elétricos especiais (emergência, serviços)
• Equipamentos industriais que exigem controle preciso de temperatura
• Veículos ferroviários e aplicações em ambientes severos
• Sistemas HVAC comerciais e residenciais

Seleção de modelos (exemplos)
Item | W(mm) | L(mm) | T(mm) | Modelo | Potência máx. @ velocidade do ar 6,4 m/s
1 | 40 | 49 | 20±0,5 | STW-X040202N1Z(P)XX | ≦140W
2 | 40 | 73 | 20±0,5 | STW-X060203N1Z(P)XX | ≦210W
3 | 40 | 96 | 20±0,5 | STW-X080204N1Z(P)XX | ≦245W
10 | 40 | 360 | 20±0,5 | STW-X300215N1Z(P)XX | ≦980W
20 | 55 | 360 | 20±0,5 | STW-X450315N1Z(P)XX | ≦1470W
30 | 70 | 360 | 20±0,5 | STW-X600415N1Z(P)XX | ≦1960W
40 | 85 | 360 | 20±0,5 | STW-X750515N1Z(P)XX | ≦2450W
50 | 100 | 360 | 20±0,5 | STW-X900615N1Z(P)XX | ≦2940W

Notas adicionais
Estruturas de montagem, invólucros, molduras para ventiladores, escudos protetores, termostatos, fusíveis e conjuntos de bornes estão disponíveis como acessórios e podem ser personalizados conforme o projeto do cliente. Variantes IP68 e certificações de terceiros são fornecidas por projeto. Modelos 3D e desenhos dimensionais estão disponíveis para verificação de integração.

Especificações técnicas

• Série: STW (Aquecedores de ar PTC de alta tensão)
• Tensão: 12 V a 999 V (UL/CSA: 12 V a 600 V)
• Potência: até 30.000 W (dependente do projeto)
• Tamanhos: min. 10 × 10 × 10 mm; max. 999 × 337,5 × 25 mm
• Espessuras: 10 mm, 20 ±0,5 mm, 25 mm
• Certificações: UL, CSA (quando aplicável), CE
• IP: resistência básica à água; IP68 disponível mediante certificação externa por projeto
• Controle: compatível com PWM; opção trifásica homogênea sob solicitação
• Terminação: versões com fios (padrão)
• Acessórios: invólucros/cadres personalizados, molduras para ventilador, proteções, termostatos, fusíveis, conjuntos de bornes
