Aerotermo elétrico SS series

CAalimentação elétricade parede

Visão geral do produto

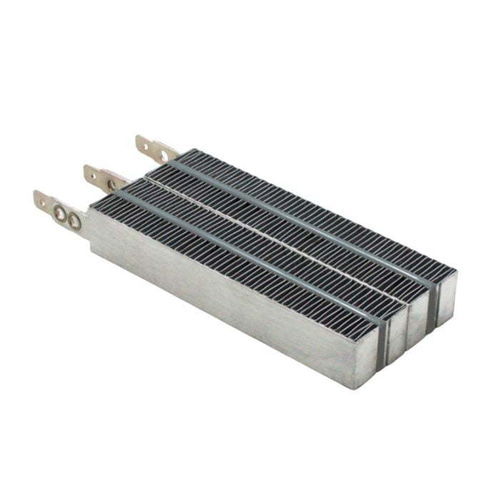

Os aquecedores de ar PTC Tipo SS são elementos de aquecimento com aletas em aço inoxidável, disponíveis em configurações single-fin e double-fin. A produção de calor é regulada pelo fluxo de ar: maior fluxo → maior potência. Fornecidos em tamanhos padrão ou personalizáveis em comprimento, largura e potência para encomendas de volume.

Destaques técnicos

• Comprimento padrão do chip PTC: 24 mm por chip.
• Espessura padrão do aquecedor: 15 mm (≈16 mm com adesivo de silicone tipo D).
• Potência por chip PTC: tipicamente ≈12 W a 95 W dependendo da velocidade e volume de ar (referência 3,3 m/s).
• Configurações: Single Fin e Double Fin; várias larguras padrão disponíveis (ver modelos).
• Dimensões indicativas: menor 22 × 22.3 × 15 mm; exemplo maior 361 × 267.6 × 15 mm (16 mm com silicone).

Desempenho e cálculo elétrico

• Cálculo de corrente: Corrente (A) = P / V.
• Corrente de inrush máxima: Max Inrush ≤ Corrente (A) × fator do modelo (fatores típicos 1,35–1,8).
• Exemplo: Modelo SS-108V0204B1 — P = 500 W, V = 110 V → I = 4,54 A → Max Inrush ≈ 4,54 × 1,7 ≈ 7,73 A.

Exemplos de modelos selecionados (single & double fin)

• Single fin: SS-X04V0202B1 — 34.6±1.0 × 48 × 15 mm — 50–250 W ; SS-X12V0304B1 — 46.9±1.0 × 96 × 15 mm — 300–800 W ; SS-X40V0508B1 — grupo 192 × 15 mm — 1000–2500 W.
• Double fin: SS-X01V0101B2 — 22.2±0.5 × 24 × 15 mm — 30–100 W ; SS-X09V0303B2 — 65.4±1.0 × 72 × 15 mm — 300–800 W ; SS-X48V0608B2 — grupo 192 × 15 mm — até 4500 W.
• A tabela completa na página do produto lista códigos modelo, tolerâncias, fatores de inrush e potência @ 3,3 m/s.

Personalização e detalhes mecânicos

• Cálculo comprimento (L): L = 24 mm × número de chips PTC por conjunto + tolerância (ex.: 24 × 5 + 1 = 121 mm).
• Largura (W): combine conjuntos single/double fin. Larguras típicas: single-fin ≈12.3 ±1 mm ; double-fin ≈22.3 ±1 mm ; considerar larguras adicionais ao compor conjuntos.
• Espessura (T): padrão 15 mm ; adesivo de silicone aumenta ligeiramente a espessura.
• Vantagens do adesivo de silicone: proteção contra humidade, evita oxidação dos eletrodos, reduz risco de faíscas por curto-circuito em alta humidade, melhor adesão e acabamento exterior.

Acessórios & opções de montagem

• Molduras de montagem: molduras plásticas resistentes à temperatura para integração (ex.: MHF-93, MSHF-70 — confirmar compatibilidade por dimensão).
• Pacotes de acessórios: PTC + moldura ; ou PTC + moldura + ventoinha + termostato + fusível + conjunto de fios terminais + parafusos (soluções pré-montadas).

Certificações, encomenda e notas

• Certificações / conformidades: CE, UL/cUL, CSA ; conformidade REACH e RoHS indicada na documentação.
• Exemplo CE: faixa 200 V ~ 600 V ; potência máxima referenciada: 4500 W (verificar certificados para condições).
• Modelos padrão destacados nas tabelas têm prazos de entrega mais curtos ; projetos personalizados (potência, dimensões, especificações) disponíveis para grandes quantidades — contactar vendas com requisitos P, V e de integração.
• Marca: KLC Corporation.
