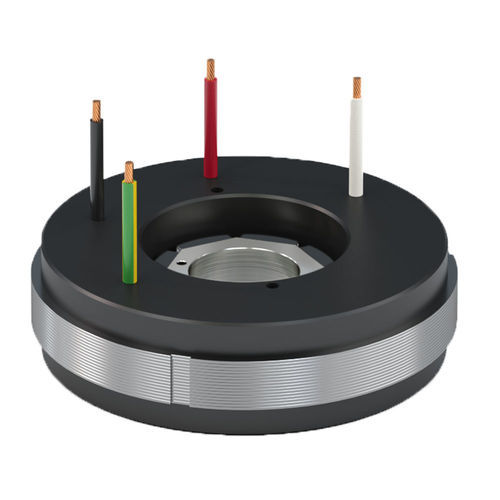

Motor de torque CA QTR 65 series

síncronotrifásico400 V

Visão geral
O QTR 65 é o menor motor de torque da linha Tecnotion QTR. Com diâmetro externo de 65 mm e diâmetro interno de 17 mm, é otimizado para aplicações direct-drive compactas e de baixa tensão, como robótica e mecanismos com espaço limitado.

Disponibilidade e tamanhos

• Quatro alturas de construção: 65-17, 65-25, 65-34, 65-60
• Conexão de alimentação por fios volantes (flying leads) — sem cabo fixo, para simplificar a integração

Torque

• Torque máximo: 0.64 – 5.53 Nm
• Torque de pico: 0.41 – 3.89 Nm
• Torque contínuo: 0.28 – 2.30 Nm

Propriedades e características-chave

• Ø externo compacto 65 mm e Ø interno 17 mm para integrações em espaços reduzidos
• Projetado para operação em baixa tensão e sistemas de pequeno porte
• Fios volantes para roteamento elétrico flexível
• Múltiplas alturas de stack para ajustar torque e comprimento axial

Aplicações
Focado em robótica; também adequado para equipamentos de semicondutores, máquinas-ferramenta, displays e sistemas de impressão que exigem torque direto compacto.

Recursos disponíveis na página do produto

• Folha de especificações
• Arquivos CAD
• Brochuras do produto e manual de torque
• Webinars técnicos e documentos relacionados (listados na página do produto)

Especificações técnicas

• Diâmetro externo: 65 mm
• Diâmetro interno: 17 mm
• Alturas disponíveis: 65-17, 65-25, 65-34, 65-60
• Torque máximo: 0.64 – 5.53 Nm
• Torque de pico: 0.41 – 3.89 Nm
• Torque contínuo: 0.28 – 2.30 Nm
• Conexão de alimentação: fios volantes (flying leads)
• Otimizado para aplicações compactas e baixa tensão
• Aplicações típicas: robótica, semicondutores, máquinas-ferramenta, displays, impressão
