Motor de torque CA QMT-LA 230 series
síncrono680 Vde ímãs permanentes

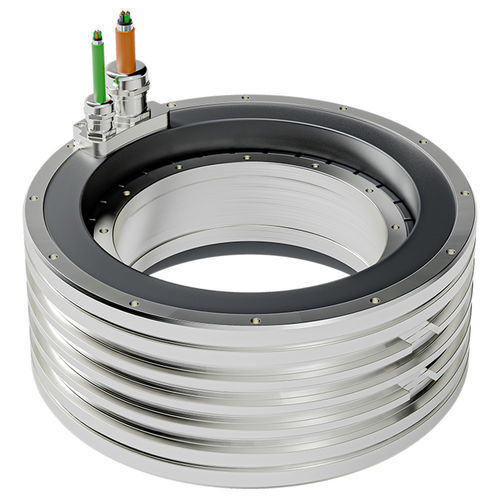

Motor de torque CA - QMT-LA 230 series - Tecnotion - síncrono / 680 V / de ímãs permanentes
Motor de torque CA - QMT-LA 230 series - Tecnotion - síncrono / 680 V / de ímãs permanentes
Guardar nos favoritos
Comparar
Mais informações no site da Tecnotion

Características

Tipo
síncrono, CA
Tensão
680 V
Construção
de ímãs permanentes, sem carcaça, de grandes dimensões
Número de polos
de múltiplos polos
Arrefecimento
refrigerado a água
Aplicações
para máquina-ferramenta, para robótica, para mesa rotativa, para aplicações industriais, para a indústria dos semicondutores, para instrumento de medição
Outras características
com acionamento direto, de controle de movimento, de alto torque, de alta precisão, de precisão
Potência

MÍN: 0 W
(0 hp)

MÁX: 4.280 W
(5,82 hp)

Intensidade de corrente

MÍN: 0 A

MÁX: 22,5 A

Torque

MÍN: 0 Nm
(0 ft.lb)

MÁX: 519 Nm
(382,794755 ft.lb)

Velocidade de rotação

MÍN: 0 rpm
(0 rad.min-1)

MÁX: 712 rpm
(4.473,6279 rad.min-1)

Diâmetro

MÍN: 230 mm
(9,06 in)

MÁX: 230 mm
(9,06 in)

Temperatura de operação

MÍN: 20 °C
(68 °F)

MÁX: 130 °C
(266 °F)

Descrição

Visão geral
A série Torque QMT-LA 230 consiste em motores de torque de acionamento direto concebidos para integração compacta em instalações novas ou retrofits. A carcaça em alumínio reduz a massa e melhora a resposta dinâmica em mesas rotativas, mesas basculantes e outros eixos móveis.

Informações chave do produto
  • Carcaça em alumínio para menor peso e dinâmica melhorada
  • Conceito de acionamento direto para alto torque estático e controlo de movimento preciso
  • Projetado para integração simples em instalações de sistema
  • Adequado para mesas rotativas, mesas basculantes e vários eixos móveis

Torque (faixas)
  • Torque máximo: 155 – 519 Nm
  • Torque de pico: 136 – 456 Nm
  • Torque contínuo: 68 – 269 Nm

Alturas de construção / tamanhos disponíveis
  • 230-70
  • 230-90
  • 230-110
  • 230-140

Aplicações
  • Equipamento para semicondutores
  • Máquinas-ferramenta (aplicações de força de pico)
  • Robótica
  • Sistemas de visualização e inspeção
  • Indústria de impressão

Recursos e documentação (disponíveis)
  • QMT-LA 230 series – Spec sheet
  • QMT-LA 230 series – CAD file
  • QMT torque motor series – Brochure
  • Torque manual
  • Installation of torque motors (webinar)

Especificações técnicas
  • Série: QMT-LA 230 series
  • Material da carcaça: Alumínio (carcaça leve)
  • Torque máximo: 155 – 519 Nm
  • Torque de pico: 136 – 456 Nm
  • Torque contínuo: 68 – 269 Nm
  • Alturas de construção disponíveis: 230-70, 230-90, 230-110, 230-140
  • Aplicações típicas: mesas rotativas, mesas basculantes, eixos móveis, semicondutores, máquinas-ferramenta, robótica, visualização, impressão
  • Downloads disponíveis: spec sheet, CAD file, brochure, torque manual, webinar (instalação)
