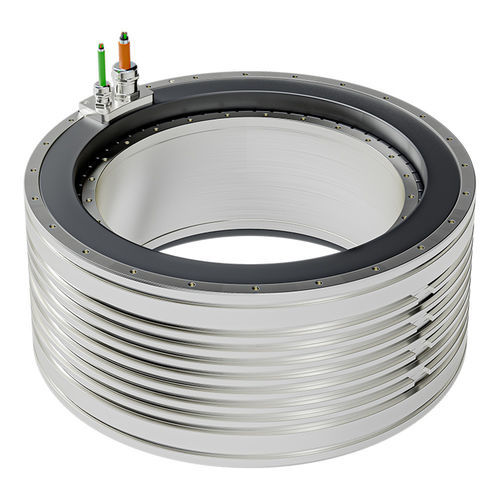

Motor de torque CA QMT-HA 385 series

síncrono680 Vde ímãs permanentes

Visão geral do produto
Com apenas Ø385, a série QMT-HA 385 redefine o que é possível com o mesmo tamanho de estator. A série HA apresenta altura do rotor aumentada mantendo o exterior do estator igual, entregando até 41% mais desempenho. Fornece transferência de torque contínua diretamente para a ferramenta para eliminar perda de energia e folga, melhorando a eficiência, reduzindo custos e permitindo maior produtividade ou precisão excepcional.

Principais benefícios

• Transferência de torque contínua, redução de perda de energia e folga.
• Maior eficiência e aumento de torque dentro do mesmo envelope de estator.
• Integração compacta para aplicações que exigem alto torque de bloqueio.

Torque

• Torque último: 1115 – 2678 Nm
• Torque de pico: 987 – 2371 Nm
• Torque contínuo: 481 – 1261 Nm

Alturas de construção disponíveis

• 385-90
• 385-110
• 385-130
• 385-160

Aplicações
Os motores Torque de acionamento direto são projetados para integração em semicondutores, máquinas-ferramenta, robótica, aplicações de displays e a indústria gráfica. A série QMT-HA 385 destina-se a casos de uso que exigem alta densidade de torque, impacto mecânico compacto e desempenho direct-drive.

Recursos e mídias incluídos na página do produto
Folhas de especificações, desenhos e imagens de propriedades para referência visual e desenhos técnicos (imagens e arquivos CAD referenciados na página do produto).

Características / especificações técnicas

• Série: QMT-HA 385 series
• Dimensionamento: diâmetro externo do estator Ø385 com altura do rotor aumentada
• Melhoria de desempenho: até 41% mais desempenho em comparação com a referência com o mesmo tamanho de estator
• Faixas de torque: último 1115–2678 Nm, pico 987–2371 Nm, contínuo 481–1261 Nm
• Alturas disponíveis: 385-90, 385-110, 385-130, 385-160
• Foco de projeto: transferência direta de torque para a ferramenta, eliminação de folga e redução de perda de energia
• Setores de aplicação típicos: semicondutores, máquinas-ferramenta, robótica, displays, impressão
• Entregáveis na página: imagens de propriedades, desenhos da folha de especificações, imagem da gama de motores, referência de arquivo CAD e folha de especificações para download
