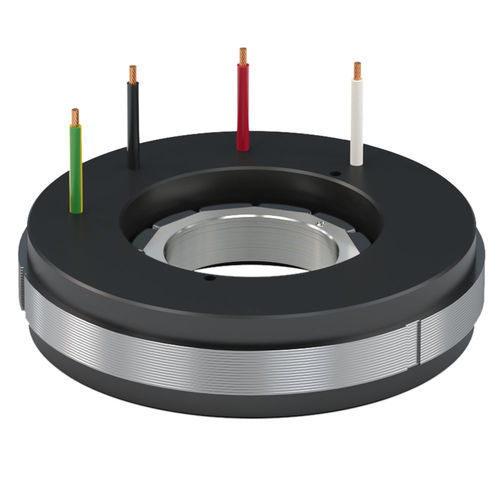

Motor de torque CA QTR 78 series

síncronotrifásico400 V

Visão geral
A série QTR 78 é uma família de motores de torque da Tecnotion, compacta e otimizada para aplicações de baixa tensão com um pequeno espaço de montagem e um grande diâmetro interno de 29 mm. Várias alturas de construção estão disponíveis para simplificar a integração mecânica em equipamentos de semicondutores e outros sistemas de alta precisão.

Principais características

• Grande diâmetro interno de 29 mm, adequado para integração com eixo passante ou grande furo
• Otimizado para operação em baixa tensão
• Pequeno espaço de instalação para projetos com restrição de espaço
• Fios soltos (sem cabo de alimentação fixo) para máxima flexibilidade de integração
• Alturas disponíveis: 78-17, 78-25, 78-34, 78-60

Torque
Torque final: 1,24 – 10,91 Nm
Torque de pico: 0,84 – 7,67 Nm
Torque contínuo: 0,57 – 4,47 Nm
A maior variante QTR 78-60 fornece um torque de pico acima de 7,6 Nm.

Aplicações

• Equipamentos para semicondutores e manuseio de wafers
• Mesas de movimento de precisão e sistemas de translação
• Máquinas-ferramenta e equipamentos de corte digital
• Robótica e efetores finais
• Máquinas de display e impressão

Recursos

• Manual de torque
• Brochura de motores de torque
• Brochura do portfólio de motores
• QMT torque motor series – brochura
• QTR 78 series – folha de especificações
• QTR 78 series – arquivo CAD

Especificações

• Nome da série: QTR 78 series
• Diâmetro interno: 29 mm
• Alturas de construção: 78-17, 78-25, 78-34, 78-60
• Intervalo de torque final: 1,24 – 10,91 Nm
• Intervalo de torque de pico: 0,84 – 7,67 Nm
• Intervalo de torque contínuo: 0,57 – 4,47 Nm
• Maior variante (78-60) torque de pico: > 7,6 Nm
• Conexão de alimentação: fios soltos (integração flexível)
• Áreas de aplicação típicas: semicondutores, manuseio de wafers, máquinas-ferramenta, robótica, display, impressão
