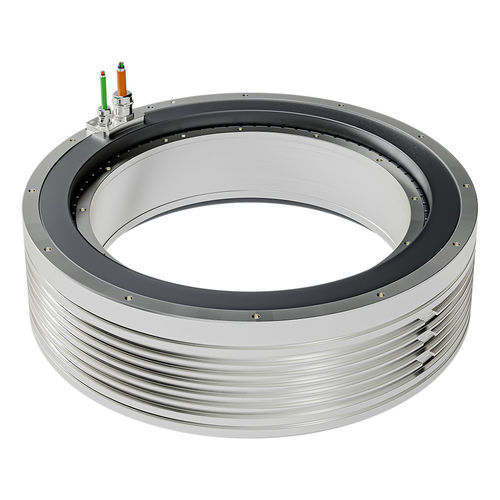

Motor de torque CA QMT-HA 485 series

síncronotrifásico680 V

O maior motor de alto torque da Tecnotion, a série QMT-HA 485, fornece torque superior com o mesmo footprint de estator/rotor, permitindo maior precisão de posicionamento ou aumento da produtividade da máquina. A série estabelece um novo padrão para máquinas-ferramenta e sistemas de movimento de precisão.

Desempenho
Até 80% mais desempenho com o mesmo footprint de estator e rotor. Um rotor com altura aumentada combinado com bobinas internas maiores gera um ganho significativo de torque sem necessidade de alterar o estator ou o footprint geral.

Dados principais

• Torque máximo (stall): 1792 – 4307 Nm
• Torque de pico: 1587 – 3812 Nm
• Torque contínuo: 774 – 2028 Nm
• Alturas disponíveis: 485-90 / 485-110 / 485-130 / 485-160

Aplicações

• Semicondutores
• Máquinas-ferramenta
• Robótica
• Aplicações de displays
• Indústria de impressão

Recursos disponíveis na página do produto

• Ficha técnica
• Arquivo CAD
• Brochura de motores de torque
• Manual de torque
• Webinar de instalação

Especificações técnicas

• Família de produtos: QMT-HA 485 series
• Tipo de motor: motor de torque de alto desempenho com acionamento direto
• Faixa de torque máximo (stall): 1792 – 4307 Nm
• Faixa de torque de pico: 1587 – 3812 Nm
• Faixa de torque contínuo: 774 – 2028 Nm
• Alturas de construção: 485-90, 485-110, 485-130, 485-160
• Melhoria de desempenho: até 80% mais desempenho versus o mesmo footprint anterior
• Nota de projeto: aumento da altura do rotor e bobinas internas maiores fornecem maior torque sem alterar o footprint
• Áreas de aplicação típicas: semicondutores, máquinas-ferramenta, robótica, displays, impressão
• Documentos disponíveis: ficha técnica, arquivo CAD, brochura, manual, webinar
