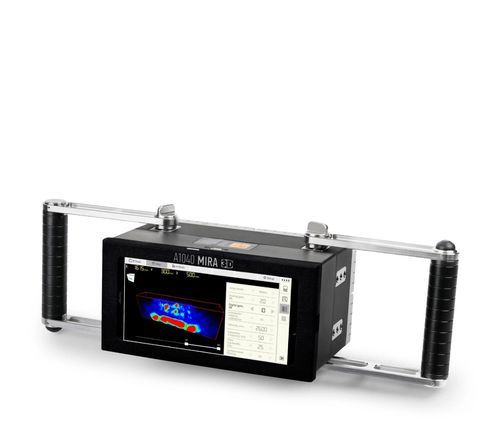

Aparelho de inspeção END por ultrassom por pulso-eco Mira 3D

para tomografia

Para a avaliação da qualidade de estruturas de betão: medição da espessura, localização de vergalhões, deteção de falhas com ultra-sons. O MIRA 3D é um sistema de tomografia ultra-sónica de baixa frequência adequado para a avaliação manual e automatizada de estruturas de betão. Devido à sua nova tecnologia de sensores A-DPC®, o novo MIRA fornece uma profundidade de penetração imbatível, sensibilidade de inspeção e resolução de imagem através da implementação de FMC / TFM tridimensional em cada posição do instrumento.Vantagens operacionais:O instrumento consiste num corpo leve com 4 x 8 transdutores Active Dry-Point-Contact com circuitos integrados de receção de impulsos e eletrónica DAQ paralela ligada sem fios a um poderoso smartphone que implementa algoritmos de reconstrução e visualização de imagens através de unidades de processamento gráfico paralelo a bordo. Esta solução de hardware permite alcançar o mais alto desempenho para imagens 3D-TFM em tempo real. Com técnicas de transmissão especiais, como o E-Boosting, foi alcançada uma profundidade de penetração excecional, mesmo usando a abertura ativa relativamente pequena do instrumento. Para uma extensão adicional da gama de inspeção, a extensão arbitrária da abertura pode ser utilizada por duas ou mais unidades de matriz numa configuração. O software MIRA NEO DESKTOP para controlo remoto da unidade e visualização e análise 3D de Big Data é uma parte essencial do instrumento fornecido no conjunto de entrega padrão. O formato de dados aberto para desenvolvimentos personalizados pelo utilizador - para aplicações offline e online - completa o pacote funcional deste extraordinário instrumento.Principais aplicações:Localização de armaduras de reforço e outros elementos (condutas de tendões, âncoras, tubos ocos, cabos), também para além das camadas de armadurasDetecção de vazios de material, estimativa da sua posição e tamanho em 3D: medição da espessura por acesso unilateralDetecção de defeitos de betumação em condutas de tendões e acopladores de betumaçãoAvaliação de pedras ignífugasEspecificações técnicas:Tipo de instrumentoTomógrafo ultrassónico de eco pulsado multicanal com matriz de transdutores integradaNúmero de canais32 (extensível a 64, 96, etc.))Número de elementos independentes na abertura do transdutor matricial32 (extensível a 64, 96, etc.)Tipo de transdutores ultra-sónicosTransdutores de contacto ativo de ponto seco (A-DPC) com pontas cerâmicas à prova de desgaste e eletrónica integrada de pulsador-receptorLargura de banda de 10 a 100 kHzGama de velocidade do som do materialde 1.000 a 4.000 m/s (de 40 a 157 polegadas / s)Profundidade máxima de penetração em betão armadoaté 3.000 mm (118 polegadas)Fonte de alimentaçãoBateria de iões de lítio substituível 18650Tempo de funcionamento da bateriaaté 10 horasDimensões máximas de uma unidade sem pegas:200x125x100 mm (7,9 x 4,9 x 3,9 polegadas)Peso máximo da unidade eletrónica com as baterias, pegas e tablet PC montados3,5 kgCondições de funcionamento:Gama de temperaturas do arde -10 a +50 °C (de 14 a 122 °F)Humidade relativa do ar a +35 °C / 95 °F, máx.95 unidade eletrónica A1040 MIRA 3D com 32 transdutores A-DPC® 1Tablet-PC com caixa de proteção 1Bloco de referência para testes de funcionamento regulares 1Bateria de iões de lítio substituível 186506Fonte de alimentação tipo C 2Cabo de dados USB tipo C2INTROVIEW® Pro Software com serviço de atualização e assistência durante 12 meses 1Caixa rígida 1Certificado de garantia 1Manual de instruções 1Guia de aperto para substituição da bateria 2Perguntas: O que é o método ultrassónico pulso-eco? O método ultrassónico pulso-eco é uma técnica de ensaio não destrutivo (NDT) amplamente utilizada que ajuda a avaliar a integridade interna dos materiais através da deteção de falhas como fissuras, vazios, delaminações e outras descontinuidades internas. Este método utiliza ondas sonoras de alta frequência (ultra-sons) para penetrar num material e medir o tempo que as ondas sonoras demoram a refletir (ou "eco") a partir de caraterísticas ou defeitos internos. O método pulso-eco é particularmente eficaz para inspecionar materiais como metais, betão, cerâmica e compósitos. Como funciona o método ultrassónico pulso-eco? Um transdutor gera ondas ultra-sónicas de alta frequência e envia-as para o material a ser testado.Propagação e reflexão: À medida que as ondas sonoras viajam através do material, são reflectidas quando encontram um limite entre diferentes materiais ou um defeito, como uma fenda ou um vazio.Deteção de eco: O transdutor recebe as ondas sonoras reflectidas (ecos) e mede o tempo que demoram a regressar.Interpretação dos dados: O tempo entre a emissão do impulso e a receção do eco é analisado para determinar a localização, o tamanho e a natureza de quaisquer falhas internas. Ao analisar a força e o tempo destes ecos, os inspectores podem criar uma imagem detalhada da estrutura interna do material e identificar quaisquer defeitos ou inconsistências.Aplicações:Construção: Inspeção de estruturas de betão quanto a vazios, fissuras e delaminações para garantir a integridade estrutural de edifícios, pontes e túneis.Fabrico: Avaliação de soldaduras e deteção de defeitos em componentes como tubos, recipientes sob pressão e maquinaria.Aeroespacial e automóvel: Inspeção de componentes críticos, como peças de motores, estruturas de aviões e engrenagens, para detetar defeitos internos que possam comprometer a segurança e o desempenho.Energia: Avaliar o estado do equipamento de centrais eléctricas, condutas e pás de turbinas eólicas quanto à degradação do material e à fadiga.Vantagens:Não destrutivo: O método de pulso-eco permite a inspeção interna sem causar danos ao material, tornando-o adequado para componentes e estruturas críticas.Alta precisão: Fornece dados precisos sobre o tamanho, localização e natureza das falhas internas, permitindo avaliações precisas da integridade do material.Versatilidade: Este método pode ser utilizado numa vasta gama de materiais, incluindo metais, betão, compósitos e cerâmicas.Equipamento portátil: Os sistemas ultra-sónicos de pulso-eco são portáteis e podem ser utilizados tanto para inspecções no local como para testes em laboratório.Medição da profundidade: O método de pulso-eco pode detetar falhas nas profundezas de um material, tornando-o ideal para avaliar estruturas espessas ou complexas.Caraterísticas / Especificações técnicas:Tipo de instrumento: Tomógrafo de pulso-eco ultrassónico multicanal com matriz de transdutores incorporadaNúmero de canais: 32 (extensível a 64, 96 etc.)Número de elementos independentes na abertura do transdutor matricial: 32 (extensível a 64, 96, etc.)Tipo de transdutores ultra-sónicos: Transdutores ativos de contacto de ponto seco (A-DPC) com pontas cerâmicas à prova de desgaste e eletrónica integrada de pulsador-recetorLargura de banda: de 10 a 100 kHzGama de velocidade do som do material: de 1.000 a 4.000 m/s (de 40 a 157 polegadas / s)Profundidade máxima de penetração em betão armado: até 3.000 mm (118 polegadas)Fonte de alimentação: Bateria de iões de lítio 18650 substituívelTempo de funcionamento da bateria: até 10 horasDimensões máximas de uma unidade sem pegas: 200x125x100 mm (7,9 x 4,9 x 3,9 polegadas)Peso máximo da unidade eletrónica com as baterias, pegas e tablet PC montado: 3,5 kgCondições de funcionamento: intervalo de temperatura do ar de -10 a +50 °C (de 14 a 122 °F), humidade relativa do ar a +35 °C / 95 °F, máx. 95 % Vida útil média, mín.: 5 anos
