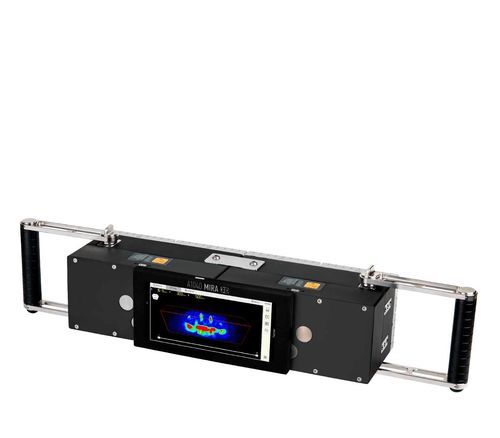

Aparelho de inspeção END por ultrassom por pulso-eco Mira 3D Pro

para tomografia

O tomógrafo topo de gama para a avaliação da qualidade de estruturas de betão: medição da espessura até vários metros, localização de vergalhões, deteção de falhas com ultra-sons.O MIRA 3D é um sistema de tomografia ultra-sónica de baixa frequência adequado para a avaliação manual e automatizada de estruturas de betão. Devido à sua nova tecnologia de sensores A-DPC®, o novo MIRA fornece uma profundidade de penetração imbatível, sensibilidade de inspeção e resolução de imagem através da implementação de FMC / TFM tridimensional em cada posição do instrumento.Vantagens operacionaisO instrumento consiste num corpo leve com 4 x 8 transdutores Active Dry-Point-Contact com circuitos integrados de receção de impulsos e eletrónica DAQ paralela ligada sem fios a um poderoso smartphone que implementa algoritmos de reconstrução e visualização de imagens através de unidades de processamento gráfico paralelas a bordo. Esta solução de hardware permite alcançar o mais alto desempenho para imagens 3D-TFM em tempo real. Com técnicas de transmissão especiais, como o E-Boosting, foi alcançada uma profundidade de penetração excecional, mesmo usando a abertura ativa relativamente pequena do instrumento. Para uma extensão adicional da gama de inspeção, a extensão arbitrária da abertura pode ser utilizada por duas ou mais unidades de matriz numa configuração. O software MIRA NEO DESKTOP para controlo remoto da unidade e visualização e análise 3D de Big Data é uma parte essencial do instrumento fornecido no conjunto de entrega padrão. O formato de dados aberto para desenvolvimentos personalizados pelo utilizador - para aplicações offline e online - completa o pacote funcional deste extraordinário instrumento.Exploração / Principais aplicaçõesLocalização de armaduras e outros elementos (condutas de tendões, ancoragens, tubos ocos, cabos), também para além das camadas de armadurasDetecção de vazios de material, estimativa da sua posição e tamanho em 3D: cavidades, inclusões, favos de mel, fissurasMedição da espessura por acesso unilateralDetecção de defeitos de betumação em condutas de tendões e acopladores de betumaçãoAvaliação de pedras ignífugasEspecificações técnicasParâmetroValorValor Tipo de instrumentoTomógrafo ultrassónico de eco de impulsos multicanal com matriz de transdutores incorporadaNúmero de canais64 (extensível a 96, 128, etc.))Número de elementos independentes na abertura do transdutor matricial64 (extensível a 96, 128, etc.)Tipo de transdutores ultra-sónicosTransdutores de contacto ativo de ponto seco (A-DPC®) com pontas cerâmicas à prova de desgaste e eletrónica integrada de pulsador-receptorLargura de banda de 10 a 90 kHzGama de velocidade do som do materialde 1.000 a 4.000 m/s (de 40 a 157 polegadas/s)Profundidade máxima de penetração em betão armadoacima de 4.000 mm (157 polegadas)Tempo de funcionamento das bateriasaté 10 horasDimensões máximas de uma unidade sem pegas400x125x100 mm (15,8 x 4,9 x 3,9 polegadas)Peso máximo da unidade eletrónica com as baterias, pegas e tablet PC montados5,6 kg / 12,3 librasCondições de funcionamentoFaixa de temperatura do arde -10 a + 50°С (de 14 a 122°F)Humidade relativa do ar a +35°С / 95°F, máx.95 %Vida útil média, mín.5 unidade eletrónica A1040 MIRA 3D com 32 transdutores A-DPC®1Punho ajustável2Mesa-PC com estojo de proteção1Bloco de referência para testes funcionais1Acumulador de iões de lítio intercambiável6Carregador de corrente1Plugues de alimentação intercambiáveis (EUA/Reino Unido/UE)3Cabo de alimentação USB-C1Cabo USB-A para USB-C1Maleta rígida com espuma personalizada1Guerra de parafusos Hex-Plus 4.01Chave de fendas Hex-Plus 2.01Caixa de cartão para documentação1Certificado de garantia1Manual de operações1Tipo de produto: Tomógrafo ultrassónico pulso-ecoModelo: Mira 3D ProMarca: TEQTOAplicações: Medição da espessura, deteção de vergalhões e falhas, avaliação da estrutura de betão, deteção de vazios e fissuras, deteção de defeitos de betumação, avaliação de pedras à prova de fogoTecnologia: Sensor A-DPC®, 3D FMC/TFM, E-Boosting, DAQ sem fios, imagens 3D em tempo realSoftware: MIRA NEO DESKTOP para controlo remoto e visualização 3D
