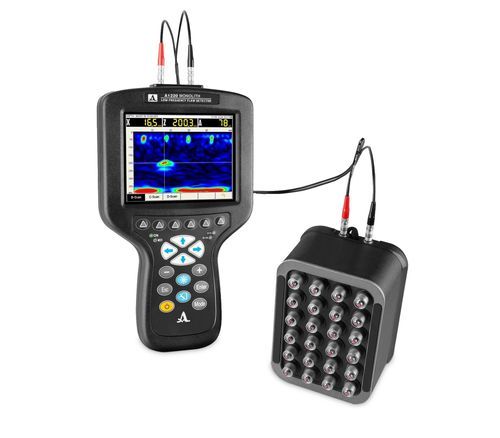

Aparelho de inspeção END por ultrassom por velocidade dos pulsos Monolith 3D

por pulso-ecopara tomografia

Um testador de velocidade de pulso ultrassônico e eco compacto e portátil projetado para medições de espessura ultrassônica e detecção de falhas em concreto, construções de concreto armado e rochas. O dispositivo é uma unidade eletrônica compacta equipada com um grande display TFT de alto contraste e um teclado. Apesar de sua multifuncionalidade, o instrumento é fácil de usar devido à sua interface intuitiva e menu baseado em ícones, proporcionando acesso rápido às principais configurações e funções. Design ergonômico e peso leve (apenas 800 gramas), bem como a capacidade de fixar a unidade eletrônica em uma almofada especializada, proporcionam operação conveniente em áreas de difícil acesso e permitem trabalhar em altura. Todos os resultados de inspeção são registrados na memória do instrumento e podem ser transferidos via porta USB para um PC externo para processamento, registro e arquivamento posterior. Exploração: - O uso de uma antena de contato de ponto seco de baixa frequência M2502 0.05A0R100Х60PS com onda de cisalhamento e frequência nominal de 50 kHz permite a medição de espessura de objetos de concreto até 3.000 mm e objetos de concreto armado até 600 mm. O instrumento permite ao operador procurar inclusões estrangeiras internas, cavidades, vazios e rachaduras em produtos e construções de concreto armado, pedra e materiais similares com acesso unilateral, bem como procurar falhas embutidas em fundições de bronze. É possível testar a estrutura interna de materiais de grão grosso. Os resultados da inspeção incluem imagens de corte e projeção pela função de varredura em grade (B-Scan, C-Scan, D-Scan, perfil de espessura) usando o software de visualização INTROVIEW. Conjunto de entrega: - Monolith 3D – detector de falhas ultrassônico - Antena M2502 0.05A0R100X60PS - Cabo duplo LEMO 00 – LEMO 00 de 1,2 m - Cabo USB A – Micro B - Adaptador de rede com cabo 220V-15V - Estojo de transporte - Capa macia - Estojo - Software de visualização INTROVIEW (imagens tomográficas 3D pela função de varredura em grade, funcionalidade avançada de visualização e análise) - Imagens de corte e projeção pela função de varredura em grade (B-Scan, C-Scan, D-Scan, perfil de espessura) Comprimento máximo de aquisição de dados em mm (onda de cisalhamento): 2150 mm Comprimento máximo de aquisição de dados em μs: 1600 μs Profundidade máxima de penetração (grau de concreto 400): 600 mm Dimensões mínimas de falhas de material cilíndrico: 30 mm Número de A-scans que podem ser salvos no modo MAP: 200 Área máxima de inspeção (modo MAP): 2 m² Faixa de velocidade do material: 1.000 – 9.999 m/s Forma de pulso do transmissor: Meandro, 0,5÷5,0 períodos Taxa de repetição de pulso: 1 – 50 Hz Largura de banda do receptor: 10 – 300 kHz Faixa de configuração de ganho: 0 a 100 dB, passo de 1 dB Número de pontos programáveis da função DAC: 32 Faixa dinâmica da função DAC: 30 dB Fonte de alimentação: Bateria integrada Tempo de operação: 14 h Tempo de carregamento da bateria: 3 h Faixa de temperatura de operação: –20 a +45 ºC Tipo de display: TFT (640 х 480) Dimensões da unidade eletrônica: 260 х 156 х 43 mm Peso da unidade eletrônica: 800 g Dimensões da antena M2502: 139 х 105 х 89 mm Peso da antena M2502: 1,1 kg
