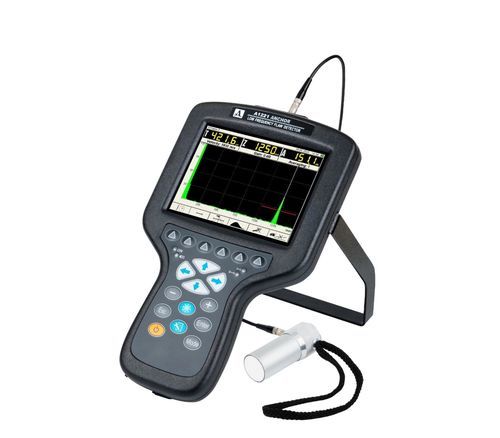

Aparelho de inspeção END por ultrassom por pulso-eco Anchor

Anchor é um aparelho de teste ultrassónico de baixa frequência concebido para a avaliação da qualidade in situ de ancoragens de betão, vergalhões e armaduras sólidas e elementos metálicos, utilizando ondas ultra-sónicas de baixa frequência: Avaliações realizadas através da colocação de um transdutor ultrassónico na extremidade exterior livre do parafuso:Deteção de rupturas de ancoragemAvaliação do comprimento/fração residualAvaliação da qualidade da adesãoCaracterísticas da aplicação:Diâmetro do parafuso/vergalhão avaliável20-40 milímetros (0,8-1,6 polegadas)Comprimento de avaliação sem betumaçãoaté 8 metros (26,3 pés)Comprimento mínimo de avaliação0,3 metros (9.8 pés)Profundidade de injeção avaliável em betãoaté 1 metro (3,3 pés)Profundidade de injeção avaliável em rochaaté 4 metros (13,1 pés)Especificações técnicas:ParâmetroValorFaixa de frequência de operação, kHz25-250Comprimento máximo de aquisição de dados, μs4000Comprimento de avaliação, m0.5-3Comprimento de avaliação das hastes embutidas, mup a 1Faixa de diâmetro avaliável da haste, mm20-40Faixa de velocidade do material, m/s500-15000Tensão de saída do transmissor, V±20, ±100, ±200Forma de pulso do transmissorMeandro bipolar, 0.5÷5.0 períodosTaxa de repetição de impulsos, Hz1-45Gama de configuração do ganho, dB0-100, passo 1Número de pontos programáveis da função DAC24Gama dinâmica da função DAC, dB30Fonte de alimentaçãoBateria incorporadaTempo de funcionamento, h14Tempo de carregamento da bateria, h3Tipo de ecrãTFT (640 х 480)Dimensões da unidade eletrónica, mm260×156×43Peso da unidade eletrónica, kg0.8Condições de funcionamento:Gama de temperaturas de funcionamento, ºCde -20 a +45Humidade relativa do ar a +35°С, %, máx95Método ultrassónico pulso-eco:O método ultrassónico pulso-eco é uma técnica de ensaio não destrutivo (NDT) amplamente utilizada que ajuda a avaliar a integridade interna dos materiais através da deteção de falhas como fissuras, vazios, delaminações e outras descontinuidades internas. Este método utiliza ondas sonoras de alta frequência (ultra-sons) para penetrar num material e medir o tempo que as ondas sonoras demoram a refletir (ou "eco") a partir de caraterísticas ou defeitos internos. O método pulso-eco é particularmente eficaz para inspecionar materiais como metais, betão, cerâmica e compósitos: Um transdutor gera ondas ultra-sónicas de alta frequência e envia-as para o material a ser testado.Propagação e reflexão: À medida que as ondas sonoras viajam através do material, são reflectidas quando encontram um limite entre materiais diferentes ou um defeito, como uma fenda ou um vazio.Deteção de eco: O transdutor recebe as ondas sonoras reflectidas (ecos) e mede o tempo que demoram a regressar.Interpretação dos dados: O tempo entre a emissão do impulso e a receção do eco é analisado para determinar a localização, o tamanho e a natureza de quaisquer falhas internas.Aplicações:Construção: Inspeção de estruturas de betão para detetar vazios, fissuras e delaminações.Fabrico: Avaliação de soldaduras e deteção de defeitos em componentes como tubos, recipientes sob pressão e maquinaria.Aeroespacial e automóvel: Inspeção de componentes críticos, como peças de motores, estruturas de aviões e engrenagens.Energia: Avaliar o estado do equipamento de centrais eléctricas, condutas e pás de turbinas eólicas.Vantagens:Não destrutivo: Permite a inspeção interna sem causar danos.Elevada precisão: Fornece dados precisos sobre falhas internas.Versatilidade: Utilizável numa vasta gama de materiais.Equipamento portátil: Adequado para testes no local e em laboratório.Medição da profundidade: Pode detetar falhas profundas no interior de um material.Diâmetro avaliável do parafuso/barra: 20-40 mmComprimento de avaliação sem calda: até 8 mComprimento mínimo de avaliação: 0,3 mAProfundidade avaliável da calda em betão: até 1 mAProfundidade avaliável da calda em rocha: até 4 mFaixa de frequência de funcionamento: 25-250 kHzComprimento máximo de aquisição de dados: 4000 μsComprimento de avaliação: 0,5-3 mAComprimento de avaliação de barras embutidas: até 1 mAFaixa de diâmetro avaliável da barra: 20-40 mmFaixa de velocidade do material: 500-15000 m/sTensão de saída do transmissor: ±20, ±100, ±200 VForma de pulso do transmissor: Meandro bipolar, 0,5÷5,0 períodosTaxa de repetição de pulso: 1-45 HzFaixa de configuração de ganho: 0-100 dB, passo 1Número de pontos programáveis da função DAC: 24Faixa dinâmica da função DAC: 30 dBFonte de alimentação: Bateria incorporadaTempo de funcionamento: 14 hTempo de carregamento da bateria: 3 hTipo de ecrã: TFT (640 х 480)Dimensões da unidade eletrónica: 260×156×43 mmPeso da unidade eletrónica: 0,8 kgFaixa de temperatura de funcionamento: de -20 a +45 ºCRelativa à humidade do ar a +35°С, máx: 95%
