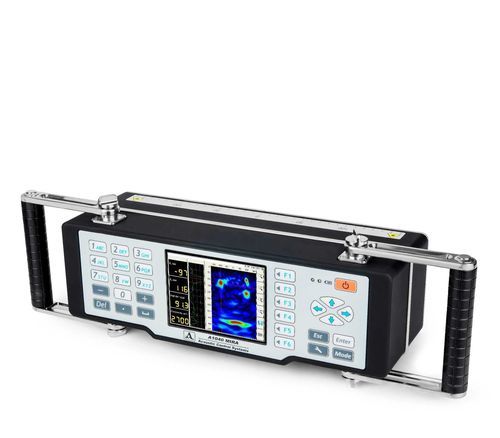

Aparelho de inspeção END por ultrassom por pulso-eco Mira

para tomografia

Descrição geral do produto:Medição da espessura, deteção de vergalhões e falhas. Para avaliação da qualidade de infra-estruturas de betão com imagens 3D do volume de inspeção. O tomógrafo representa uma unidade de medição totalmente autónoma para a recolha e o processamento tomográfico dos dados obtidos. A unidade de medição contém um conjunto de antenas matriciais de 48 (12 blocos, cada um contendo 4 elementos) transdutores de banda larga de baixa frequência de ondas de cisalhamento com contacto de ponto seco e pontas cerâmicas resistentes ao desgaste. Assim, podem trabalhar com superfícies rugosas durante muito tempo. Cada transdutor está equipado com uma suspensão de mola independente, permitindo assim a inspeção em superfícies irregulares. A frequência nominal do conjunto é de 50 kHz.Vantagens operacionais:A interface do instrumento permite trabalhar com feixes de laser projectados na superfície do objeto de teste, permitindo a manutenção correta do passo de deslocamento do conjunto de antenas durante o diagnóstico técnico completo.Corpo leve e portátil e pega reposicionável para uma operação conveniente em superfícies horizontais, verticais e telhados.Ecrã TFT grande e luminoso e teclado para facilitar o ajuste, a seleção do modo e a inspeção com visualização dos resultados em tempo real. A bateria interna recarregável proporciona 5 horas de funcionamento; o aumento do ciclo de carga-descarga aumenta a fiabilidade para uma aplicação a longo prazo. A inspeção é realizada passo a passo com combinação de dados e reconstrução de volume em toda a superfície digitalizada.Exploração / Aplicações:Inspeção de construções de betão até 2500 mm de espessura para avaliação da consistência.Inspeção de construções em betão armado até 800 mm de espessura para avaliação da consistência.Procura de inclusões estranhas, cavidades, vazios, delaminações, fugas de enchimento e fissuras em betão, betão armado e pedra natural.Inspeção de construções em mármore e granito até 2000 mm de espessura.Procura de tubos de plástico e de metal (diâmetro >10 mm) em betão armado.Inspeção da estrutura interna de varões de carbono (diâmetro >900 mm).Avaliação do estado de canais com armadura sob tensão em pontes de betão armado.Inspeção de subestruturas, pilares, coberturas suspensas em construções moldadas no local para detetar vazios e fugas.Procura de vazios e cavidades atrás de placas de revestimento de túneis subterrâneos e ferroviários.Inspeção de blocos refractários de fornos de sopro de vidro.Estimativa da espessura da cobertura de betão e da profundidade da armadura de cobertura.Medição da espessura num acesso unilateral.Registo pormenorizado dos resultados obtidos.Especificações técnicas:Dispositivo de varrimentoMatriz de matriz de antenas incorporadaFrequência de funcionamento25 - 85 kHzNúmero de transdutores na matriz de antenas48Tipo de transdutores utilizados na matriz de antenasBanda larga de baixa frequênciatransversal com ponto de contacto seco e pontas cerâmicas à prova de desgasteGama de velocidadesde 1 000 a 4 000 m/sProfundidade máxima de visualização em betão2500 mmGama de medição da espessura50 - 600 mmErro máximo (X - espessura)±(0.05∙X+10) mmTamanho mínimo de uma esfera reflectora localizada 20 mm de diâmetrocom pelo menos 200 mm de comprimentona profundidade de 50 a 400 mmTipo de ecrã5,7'' TFT, corMemória incorporadaflash 7GbAlimentaçãoBateria incorporadaVoltagem11.2 VOtempo de funcionamento (bateria)5 hConexão PCUSBOintervalo de temperatura de funcionamento de -10 a +50°CPeso4.5 kgTamanho, não mais do que sem pegas370 х 150 х 145 mmcom pegas posicionadas horizontalmente470 х 150 х 170 mmcom pegas posicionadas verticalmente370 х 210 х 170 mmConjunto de entrega:А1040 MIRA - tomógrafo ultra-sónicoUnidade de carregamentoCabo de ligação USB A - Micro BMala de viagemSoftware de visualização e avaliação INTROVIEW - licença de 12 meses*Caraterísticas / Especificações técnicas (resumo):Matriz de antenas incorporada com 48 transdutores de banda larga de baixa frequênciaFrequência de funcionamento: 25-85 kHzGama de velocidades: 1.000-4.000 m/sProfundidade máxima de visualização em betão: 2.500 mmFaixa de medição da espessura: 50-600 mmErro máximo: ±(0,05∙X+10) mmDisplay: 5.tFT de 7'', a coresMemória incorporada: flash de 7GbAlimentação: bateria incorporada, 11,2 V, 5 h de funcionamentoLigação ao PC: USTemperatura de funcionamento: -10 a +50°CPeso: 4,5 kgDimensões: 370x150x145 mm (sem pegas), 470x150x170 mm (pegas horizontais), 370x210x170 mm (pegas verticais)
