Comparador para pesquisa e desenvolvimento TLV3201

Visão geral do produto

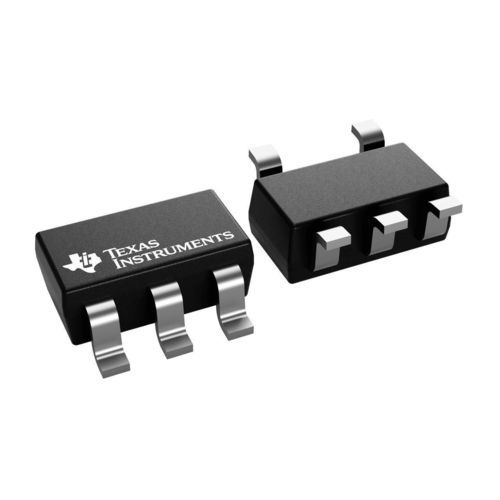

O TLV3201 é um comparador de canal único com saída push-pull que fornece resposta rápida (tip. 40 ns) e corrente de repouso muito baixa (tip. 40 µA). Possui entradas rail-to-rail, baixa tensão de offset de entrada e elevada capacidade de acionamento em pacotes compactos. Especificado para operação em temperatura industrial (−40°C a 125°C), disponível em 5 pinos SOT-23 (DBV) e 5 pinos SC70 (DCK).

Recursos

• Baixa latência de propagação: 40 ns (tip.)
• Baixa corrente de repouso: 40 µA por canal (tip.)
• Faixa de modo comum de entrada estende ~200 mV além das rails (rail-to-rail)
• Baixa tensão de offset de entrada: 1 mV (tip.)
• Saídas push-pull com alta capacidade de drive
• Faixa de alimentação: 2,7 V a 5,5 V
• Faixa de temperatura de operação: −40°C a 125°C
• Disponível em pacotes pequenos: 5 pinos SC70, 5 pinos SOT-23 (e versões de 8 pinos para variantes duplas)

Informações sobre o encapsulamento
5 pinos SOT-23 (DBV): 5 pinos — 8,12 mm² (2,9 x 2,8 mm)
5 pinos SC70 (DCK): 5 pinos — 4,2 mm² (2,0 x 2,1 mm)

Descrição
O TLV3201 combina alta velocidade e baixo consumo em formatos muito reduzidos, adequado para aplicações que exigem detecção rápida de limiar com consumo de espera mínimo. Usos típicos: sensores com bateria, detecção de nível, condicionamento de sinal e estágios comparadores rápidos em sistemas de controlo. O dispositivo é fácil de integrar e tolera sinais de entrada próximos às rails de alimentação.

Especificações técnicas

• Número de canais: 1
• Tipo de saída: Push-Pull
• Tempo de propagação: 0,04 µs (40 ns típico)
• Tensão de alimentação (Vs) min: 2,7 V
• Tensão de alimentação (Vs) max: 5,5 V
• Corrente de quiescência (Iq) por canal (tip.): 0,04 mA (40 µA)
• Tensão de offset de entrada (tip.): 1 mV; Vos (máx.) a 25°C: 5 mV
• Corrente de polarização de entrada (±) (máx.): 0,05 nA
• Faixa de modo comum de entrada: estende ~200 mV além de cada rail (VICR min: -0,2 V; VICR max: 5,7 V)
• Faixa de temperatura de operação: -40°C a 125°C
