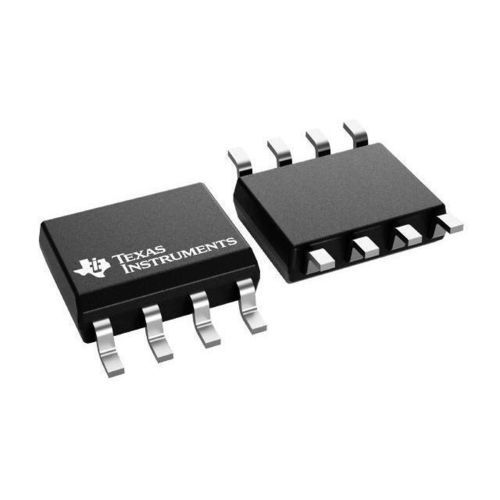

Amplificador operacional TLV9062

analógicominiaturacom filtragem

Visão geral
O TLV9062 é um amplificador operacional duplo de baixa tensão com entrada e saída rail-to-rail, projetado para operação entre 1,8 V e 5,5 V. Destina-se a aplicações compactas e sensíveis ao custo que exigem condução de cargas capacitivas e variantes com corrente de espera muito baixa.

Pontos-chave

• Amplificador duplo (TLV9062) com entrada e saída rail-to-rail
• Faixa de alimentação: 1,8 V a 5,5 V
• Direcionado a aplicações de baixa tensão e espaço reduzido
• Versões com desligamento disponíveis (TLV906xS) com standby típ. <1 µA

Características

• Entrada e saída rail-to-rail
• Baixa tensão de offset de entrada: ±0,3 mV (típ.)
• Largura de banda em ganho unitário: 10 MHz
• Baixo ruído de banda larga: ~10 nV/√Hz
• Muito baixa corrente de polarização de entrada: 0,5 pA (típ.)
• Baixo corrente de repouso: 538 µA por canal (típ.)
• Estável em ganho unitário; sem inversão de fase em sobrecarga
• Filtro RFI/EMI integrado
• Impedância de saída em malha aberta resistiva facilita estabilidade com cargas capacitivas
• Faixa de temperatura operacional: –40 °C a 125 °C

Parâmetros (selec., típ./máx./mín.)
Número de canais: 2
Tensão de alimentação (máx.): 5,5 V
Tensão de alimentação (mín.): 1,8 V
Rail-to-rail: Entrada e Saída
GBW (típ.): 10 MHz
Slew rate (típ.): 6,5 V/µs
Vos a 25 °C (máx.): 1,6 mV
Iq por canal (típ.): 0,538 mA (538 µA)
Vn a 1 kHz (típ.): 16 nV/√Hz
Faixa de temperatura operacional: -40 °C a 125 °C
Deriva de offset (típ.): 0,53 µV/°C
CMRR (típ.): 103 dB
Iout (típ.): 0,05 A
Arquitetura: CMOS
Carga capacitiva típica: 100 pF (alvo de projeto)

Descrição
A família TLV906x (TLV9061 single, TLV9062 dual, TLV9064 quad) é otimizada para operação em baixa tensão mantendo desempenho comparável a dispositivos TI semelhantes. A família suporta condução de cargas capacitivas (100 pF típ.) e é mais fácil de estabilizar com cargas maiores devido à impedância de saída em malha aberta de natureza resistiva. As variantes TLV906xS oferecem função de desligamento para corrente de espera extremamente baixa. Estão disponíveis diversas opções de encapsulamento, incluindo microencapsulamentos (X2SON, X2QFN) e pacotes padrão do setor (SOIC, MSOP, SOT-23, TSSOP, VSSOP, WSON, DSBGA).

Especificações técnicas

• Modelo: TLV9062 (duplo)
• Faixa de tensão de alimentação: 1,8 V a 5,5 V
• GBW: 10 MHz (típ.)
• Slew rate: 6,5 V/µs (típ.)
• Tensão de offset de entrada (típ.): ±0,3 mV; máx. indicado 1,6 mV
• Corrente de repouso: ~538 µA por canal (típ.)
• Ruído de entrada (1 kHz): ~16 nV/√Hz (típ.)
• Temperatura de operação: -40 °C a +125 °C
• Entrada/saída rail-to-rail
• Filtro RFI/EMI integrado; opção de desligamento com standby <1 µA (TLV906xS)
• Arquitetura: CMOS; CMRR (típ.) 103 dB
• Corrente de saída típica: 0,05 A
