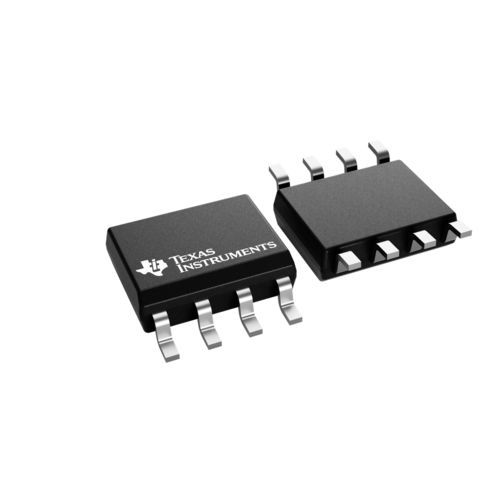

Circuito integrado de sensor de corrente shunt INA219

montado em circuito impressopara circuitos impressosPCB

Visão geral O INA219 é um monitor de shunt de corrente e potência com interface compatível I2C ou SMBus. O dispositivo mede a queda de tensão no shunt e a tensão de alimentação do barramento com tempos de conversão e filtragem programáveis. Um valor de calibração programável e um multiplicador interno permitem leituras diretas de corrente em ampères; um registrador multiplicador adicional calcula a potência em watts. A interface I2C/SMBus suporta 16 endereços programáveis. O INA219 está disponível em duas classes de precisão, A e B (B = maior precisão). Mede em shunts de barramentos de 0 a 26 V e opera a partir de uma única alimentação de 3 a 5,5 V, consumindo até 1 mA. Faixa de temperatura de operação: −40 °C a 125 °C.

Principais características

• Mede tensões de barramento de 0 a 26 V
• Fornece corrente, tensão do barramento e potência
• 16 endereços I2C/SMBus programáveis
• Alta precisão até 0,5 % (INA219B)
• Tempos de conversão e filtragem digital programáveis
• Registros de calibração para leitura direta de corrente em ampères
• Disponível em invólucros SOT-23-8 e SOIC-8

Especificações técnicas

• Tensão modo comum (max): 26 V
• Tensão modo comum (min): 0 V
• Interface digital: I2C, SMBus
• Resolução: 12 bits
• Offset de entrada (±) (max): 50 µV, 100 µV (dependendo da classe)
• Deriva do offset de entrada (±) (max): 0,5 µV/°C
• Deriva do offset de entrada (±) (typ): 0,1 µV/°C
• Ganho de tensão (V/V): 0,125, 0,25, 0,5, 1
• CMRR (min): 100 dB
• Tensão de alimentação (max): 5,5 V
• Tensão de alimentação (min): 3 V
• Corrente de alimentação Iq (max): 1 mA
• Erro de ganho (%): 0,3, 0,5
• Deriva do erro de ganho (±) (max): 83, 167 ppm/°C
• Recursos: medição bidirecional, monitor de potência integrado, ganho programável
• Número de canais: 1
• Precisão de medição de potência: 0,8 %, 1 % (dependendo da classe/configuração)
• Classificação: Catálogo
• Faixa de temperatura de operação: -40 a 125 °C

Aplicações

• Gestão e monitorização de energia
• Medição de corrente e potência em sistemas com bateria
• Monitorização de consumo e eficiência energética
• Front-ends de medição para proteção e faturamento
