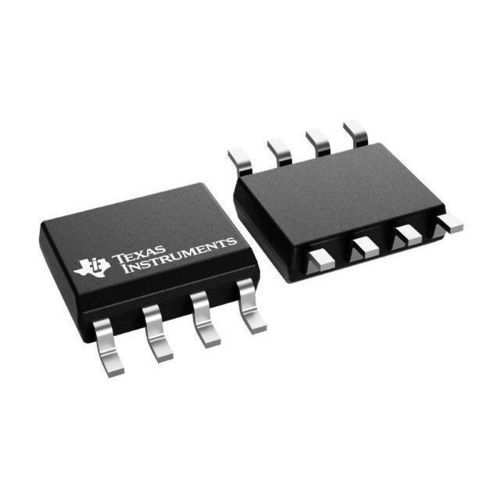

Amplificador de áudio OPA2134

operacionalanalógicode duas vias

Visão geral
O OPA2134 é um amplificador operacional de áudio dual com entrada FET da família OPAx134, especificado para aplicações de áudio com baixa distorção e baixo ruído. Conta com estágio de entrada FET verdadeiro, ampla excursão de saída (até ~1 V das rails), estabilidade em ganho unitário e operação estável com cargas capacitivas. Disponível em variantes single, dual e quad e em encapsulamentos PDIP, SOIC e SO‑14. Modelos SPICE e designs de referência estão disponíveis para validação de projeto.

Principais características

• Burr-Brown™ Audio; arquitetura com entrada FET otimizada para áudio
• Ultra‑baixa distorção: THD+N típico 0,00008 % a 1 kHz
• Baixo ruído: Vn típico 8 nV/√Hz a 1 kHz
• Entrada True FET: baixa corrente de polarização (IB ≈ 5 pA típico)
• Alta velocidade: slew rate típico 20 V/µs; GBW típico 8 MHz
• Amplitude ampla de alimentação: operação single ou dual, ±2.5 V a ±18 V (tensão total 5 V a 36 V)
• Estável em ganho unitário; baixo crosstalk em dual/quad devido a circuitos de canal independentes

Detalhes do produto
O dispositivo é estável em ganho unitário e especificado para operação de –40 °C a +85 °C. Versões dual e quad utilizam canais independentes para minimizar crosstalk e manter comportamento dinâmico estável sob várias cargas, incluindo altas cargas capacitivas. Encapsulamentos típicos: PDIP de 8 pinos e SOIC para single/dual; SO‑14 para quad. Modelos SPICE e arquivos de simulação de referência (PSpice/TINA‑TI) suportam simulação e validação a nível de sistema.

Especificações técnicas

• Número de canais: 2 (dual)
• Tensão total de alimentação (min): 5 V
• Tensão total de alimentação (max): 36 V
• Produto ganho‑banda (GBW, tip.): 8 MHz
• Slew rate (tip.): 20 V/µs
• Rail‑to‑rail: Não
• Tensão de offset de entrada Vos (max, 25 °C): 2 mV
• Corrente de repouso por canal (tip.): 4 mA
• Ruído de entrada Vn a 1 kHz (tip.): 8 nV/√Hz
• THD+N a 1 kHz (tip.): 0,00008 %
• Corrente de saída Iout (tip.): 0,04 A
• Arquitetura: entrada FET (JFET)
• CMRR (tip.): 100 dB
• Corrente de polarização de entrada (max): 100 pA
• Faixa de temperatura de operação: –40 °C a +85 °C
