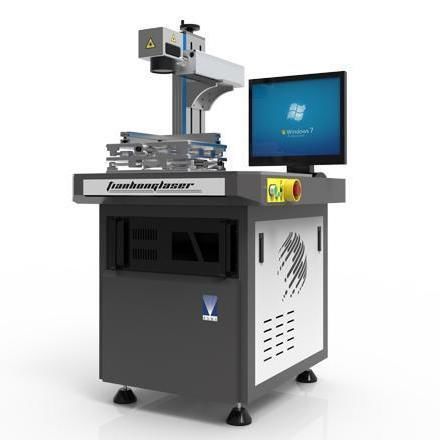

Máquina de marcação a laser de fibra TH-FLMS series

a laser MOPAde papelpara metais

Descrição do produto
As máquinas de marcação a laser de fibra TH-FLMS são projetadas para marcação e codificação de alta precisão e alta velocidade em plásticos, componentes eletrónicos, chips, papel colorido e embalagens alimentares. Adequadas para aplicações que exigem detalhe fino e controlo de profundidade, como relojoaria, indústria de moldes e marcação bitmap; também aplicáveis para oxidação superficial em ligas de alumínio-magnésio.

Características

• Compatíveis com fontes de laser de fibra IPG, SPI, Raycus e outras; proteção contra reflexão e alta potência de pico com MTBF até 100.000 horas.
• Formato compacto para integração em linha nas linhas de produção; alta frequência de trabalho para aumentar a produtividade de marcação.
• Controlo por computador com interface intuitiva; suporta formatos comuns para importar facilmente padrões e dados.
• Saída em modo único e ponto fino para marcação precisa e de alta resolução.
• Áreas de aplicação típicas: marcação de teclas/botões em plástico, marcação em linha de dispositivos eletrónicos e chips, codificação a laser de papel colorido e embalagens alimentares, componentes de relojoaria, indústria de moldes e marcação bitmap.

Amostras
Fornecem-se amostras para ilustrar a qualidade de marcação típica e os níveis de detalhe alcançáveis conforme o material e parâmetros.

Especificações (tabela)
modelo: TH-FLMS20 | TH-FLMS30 | TH-FLMS50 | TH-FLMS100 | TH-FLMS200 | TH-FLMSMP20 | TH-FLMSMP30 | TH-FLMSMP60
comprimento de onda: 1064 nm
laser: laser de fibra (modelos standard) | laser MOPA (modelos MP)
potência laser: 20W | 30W | 50W | 100W | 200W | 20W | 30W | 50W
refrigeração: arrefecimento a ar
área de marcação: 100x100 mm (opcional)
repetibilidade: ±0,003 mm
largura mínima da linha: 0,045 mm
energia por ponto: 1,5 mJ
qualidade do feixe: ≤1,2 (fibra) | ≤1,3 (alguns MOPA) | ≤1,5 (MP alta potência)
duração do pulso: 100 ns (fibra) | 2–350 ns (MOPA)
frequência de repetição: 20–200 kHz (fibra) | 1–4000 kHz (MOPA)
velocidade de gravação: ≤7000 mm/s
grau de proteção: IP54

Especificações técnicas

• Nome do produto: Máquina de marcação a laser de fibra
• ID do produto: 1475857059197636608
• Família de modelos: Série TH-FLMS (inclui TH-FLMS20 / 30 / 50 / 100 / 200 e variantes TH-FLMSMP)
• Comprimento de onda: 1064 nm
• Tipos de laser: laser de fibra (standard) e laser MOPA (variantes MP)
• Potências disponíveis: 20W, 30W, 50W, 100W, 200W (dependendo do modelo)
• Arrefecimento: ar
• Área de marcação padrão: 100 x 100 mm (opcional)
• Repetibilidade de posicionamento: ±0,003 mm
• Largura mínima de linha: 0,045 mm
• Energia por ponto: 1,5 mJ
• Qualidade do feixe (M2): ≤ 1,2 / ≤ 1,3 / ≤ 1,5 dependendo do modelo
• Duração do pulso: 100 ns (fibra) ou 2–350 ns (MOPA)
• Frequência de repetição: 20–200 kHz (fibra) ou 1–4000 kHz (MOPA)
• Velocidade máxima de gravação: ≤ 7000 mm/s
• Classe de proteção: IP54
