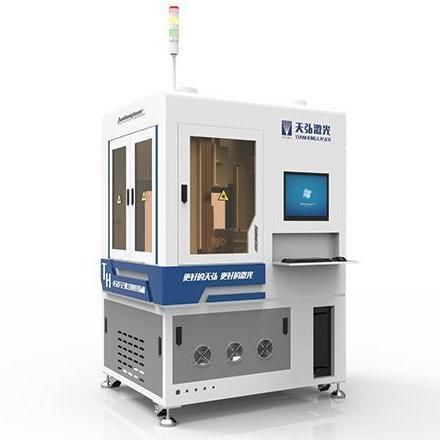

Sistema de marcação a laser TH-FLCS series

a laser 3Dautomáticopara a indústria da microeletrônica

Descrição do produto
Amplamente utilizado em comunicações móveis, projetos IoT, componentes IoT automotivos, Indústria 4.0 e no setor médico para ativação local e posterior metalização de peças plásticas 3D por meio de LDS (Laser Direct Structuring). O sistema permite ativação a laser precisa e marcação em peças plásticas tridimensionais injetadas para formar trilhas condutoras via galvanoplastia sem eletrólise externa.

Identificadores básicos

• Nome do produto: Sistema de marcação 3D de cinco eixos (LDS)
• ID do produto: 1475857223626936320

Características
O sistema utiliza uma plataforma de controle de movimento para guiar o laser ao longo da trajetória do circuito eletrônico e projetar o feixe sobre as peças plásticas 3D. A ativação a laser modifica a superfície dopada do plástico, expondo átomos metálicos que servem como camada inicial para o processo de metalização química. Durante o banho químico, as áreas ativadas desenvolvem uma camada metálica (metalização superficial) de aproximadamente 5–10 μm, permitindo a formação de circuitos tridimensionais na peça.

Especificações (tabela)
Modelo do equipamento: TH-FLCS30 | TH-FLCS50 | TH-FLCS100
Potência média do laser: 30W | 50W | 100W
Comprimento de onda do laser: 1064 nm
Largura de pulso: 2—350 ns
Taxa de repetição do laser: 1 KHz—4000 KHz
Área de marcação: 100 mm × 100 mm × 40 mm (padrão); 300 × 300 × 200 mm (opcional)
Velocidade de linha de marcação: ≤ 7000 mm/s
Limiar inferior de largura: 0,015 mm
Repetibilidade: ≤ 0,005 mm
Precisão do módulo de movimento XYZ: ±0,01 mm
Consumo de energia da máquina: 1500 W
Requisito de alimentação: 220 V ±22 V / 50 Hz / 10 A
Dimensões totais: 1150 mm × 1360 mm × 2000 mm
Peso total: 750 Kg

Exibição de amostras
Estão disponíveis imagens de amostra e exemplos de marcação para ilustrar os resultados típicos produzidos pelo Sistema de marcação 3D de cinco eixos (LDS). Solicite arquivos de amostra e parâmetros de processo.

Especificações técnicas

• Modelo: TH-FLCS30, TH-FLCS50, TH-FLCS100
• Potência média do laser: 30W / 50W / 100W (dependendo do modelo)
• Comprimento de onda: 1064 nm
• Largura de pulso: 2–350 ns
• Taxa de repetição: 1 KHz – 4000 KHz
• Área de marcação: 100 × 100 × 40 mm (padrão); 300 × 300 × 200 mm (opcional)
• Velocidade de linha: ≤ 7000 mm/s
• Largura mínima de linha: 0,015 mm
• Repetibilidade: ≤ 0,005 mm
• Precisão de movimento XYZ: ±0,01 mm
• Consumo: 1500 W
• Alimentação: 220 V ±22 V / 50 Hz / 10 A
• Dimensões: 1150 mm × 1360 mm × 2000 mm
• Peso: 750 Kg
