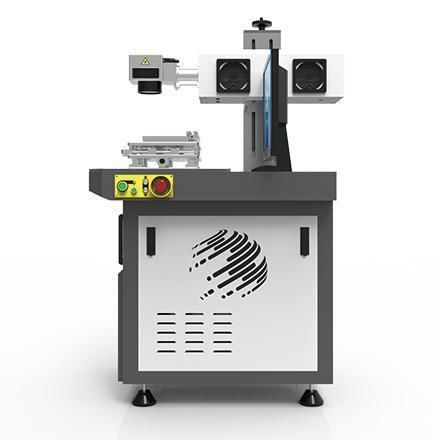

Máquina de marcação a laser UV TH-UVLMS series

de vidropara silíciopara plásticos

Descrição do produto
Projetada para marcação de alta precisão e microprocessamento em vidro, materiais poliméricos e outros substratos, a série TH-UVLMS (355 nm) realiza marcação superficial, perfuração de microporos e remoção de revestimentos em superfícies metálicas e não metálicas. Aplicações típicas incluem marcação em frascos e embalagens, PCB flexíveis, scribing/corte de LCD/TFT e microperfuração de wafers de silício.

Características

• Láser ultravioleta 355 nm com alta eficiência fotoelétrica e potência selecionável por modelo (3 W–15 W a 50 kHz).
• Tecnologia avançada de controlo de hardware e software inteligente para baixo consumo, operação estável e marcação de alta precisão.
• Controle por PC completo com interface intuitiva; compatível com software gráfico e de marcação comum para fácil introdução de padrões e gestão de trabalhos.
• Ponto de luz ultrafino e qualidade de feixe precisa, adequado para processamento eletrônico de precisão e microperfuração de materiais especiais.

Especificações (tabela)
Modelo do equipamento: TH-UVLMS3 / TH-UVLMS5 / TH-UVLMS8 / TH-UVLMS10 / TH-UVLMS15
Comprimento de onda do laser: 355 nm
Potência do laser: 3 W@50 kHz / 5 W@50 kHz / 8 W@50 kHz / 10 W@50 kHz / 15 W@50 kHz
Área de marcação: 100 × 100 mm (opcional)
Altura mínima de carácter: 0.15 mm
Velocidade de marcação: ≤ 7000 mm/s
Repetibilidade de posicionamento: ±0.003 mm
Largura mínima da linha: 0.01 mm (depende do material) @ F=160 mm
Qualidade do feixe: ≤ 1.3
Frequência de repetição de pulso / energia por pulso (exemplos): 30–150 kHz / ~100 μJ / 267 μJ / 250 μJ / >300 μJ
Consumo total de energia (por modelo): 1000 W / 1000 W / 2500 W / 3000 W / 3000 W
Método de arrefecimento (por modelo): arrefecimento a ar / arrefecimento a água / arrefecimento a ar / arrefecimento a água / arrefecimento a água

Exibição de amostras
Imagens de amostra que ilustram resultados típicos de marcação e exemplos de aplicação para marcação a laser UV em diversos materiais.

Características técnicas

• Nome do produto: Máquina de marcação a laser UV
• ID do produto: 1475857206505787392
• Modelo / Série: TH-UVLMS series
• Comprimento de onda do laser: 355 nm
• Opções de potência disponíveis: 3 W, 5 W, 8 W, 10 W, 15 W (especificadas a 50 kHz)
• Área de marcação típica: 100 × 100 mm (opcional)
• Altura mínima de carácter (típica): 0.15 mm
• Velocidade máxima de marcação: ≤ 7000 mm/s
• Repetibilidade de posicionamento: ±0.003 mm
• Largura mínima de linha (dependente do material): 0.01 mm (testado @ F=160 mm)
• Qualidade do feixe: ≤ 1.3
• Frequência de pulso típica: 30–150 kHz
• Exemplos de energia por pulso (varia por modelo): aprox. 100 μJ / 267 μJ / 250 μJ / >300 μJ
• Consumo total (varia por modelo): de 1000 W a 3000 W
• Arrefecimento: ar ou água conforme a configuração
