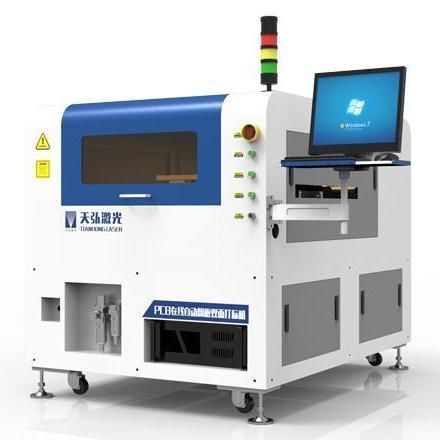

Dispositivo de marcação e codificação a laser de fibra TH-PCB-M series

a laser CO2a laser UVpara PCI

Visão geral do produto
Sistema de controlo inteligente projetado para marcação de PCBs com alta produtividade e precisão. Utiliza galvanômetro digital de alta velocidade e fontes laser selecionáveis (CO2, verde, UV, fibra) para marcação rápida e repetível, adequado a ambientes de produção contínua.

Informações básicas

• Nome do produto: Fully Automatic Double-sided Laser Coding System For PCB
• ID do produto: 1475857209341136896
• Potência do laser (intervalo mostrado na página): 3W-30W
• Formato de processamento: 100mm*100mm (lente de campo opcional)

Características

• Controlo inteligente com varrimento automático e funções de alarme de erro; projetado para operação estável e contínua e conformidade ambiental
• Galvanômetro digital de alta velocidade combinado com fontes laser de alto desempenho para marcação rápida e precisa; suporta operação 24/7
• Software de controlo baseado em Windows compatível com CorelDRAW, AutoCAD e formatos gráficos/texto comuns (PLT, PCX, BMP, DXF); suporta fontes SHX e TTF diretamente
• Equipado com PLC para transmissão de sinais I/O com os sistemas de carga/descarga do cliente
• Suporta integração com sistemas MES para rastreabilidade da produção

Exibição de amostras
Amostras de marcação de PCB são fornecidas para ilustrar a qualidade típica de marcação e a legibilidade dos códigos.

Especificações técnicas

• Modelos do equipamento: TH-PCB-M10; TH-PCB-M6; TH-PCB-M3; TH-PCB-M5; TH-PCB-M20; TH-PCB-M30
• Fonte de laser: TH-PCB-M10: CO2; TH-PCB-M6: verde; TH-PCB-M3: UV; TH-PCB-M5: UV; TH-PCB-M20: fibra; TH-PCB-M30: fibra
• Limite superior de potência média do laser: TH-PCB-M10: 10W; TH-PCB-M6: 6W; TH-PCB-M3: 3W; TH-PCB-M5: 5W; TH-PCB-M20: 20W; TH-PCB-M30: 30W
• Velocidade de marcação: ≤ 7000 mm/s (todos os modelos)
• Precisão de marcação repetida: ±0,01 mm (todos os modelos)
• Limite máximo de área de gravação: 100 mm * 100 mm (lente de campo opcional) (todos os modelos)
• Largura mínima da linha: 0,1 mm (todos os modelos)
• Dimensões PCB aplicáveis: Min 50 mm * 50 mm; Max 510 mm * 460 mm (todos os modelos)
• Espessura de PCB aplicável: 0,8 mm - 5 mm (todos os modelos)
• Peso permitido do PCB: ≤ 0,4 kg (todos os modelos)
• Área de marcação de código QR: 1,5 mm * 1,5 mm - 10 mm * 10 mm (todos os modelos)
• Exemplos de capacidade de código QR: 1,5×1,5 mm / 15 caracteres; 2×2 mm / 25 caracteres; 3×3 mm / 50 caracteres; 5×5 mm / 100 caracteres (todos os modelos)
• Rendimento de impressão: 100% (todos os modelos)
• Velocidade de movimento eixo X/Y: 300 mm/s (todos os modelos)
