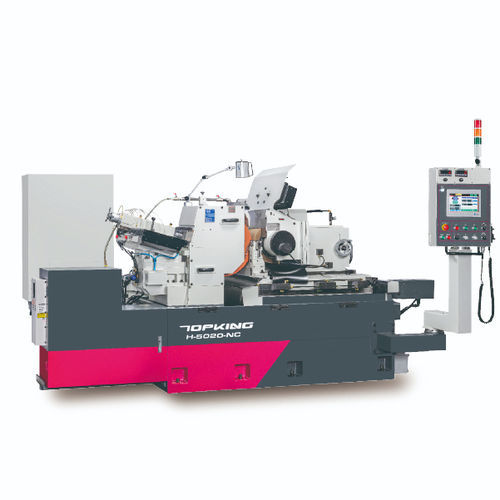

Retífica centerless H-5020

para peças a usinarhorizontalCN

INTRODUÇÃO A H-5020-NC foi concebida para uma produção estável e de alta precisão. Com a avançada tecnologia hidrostática nos fusos e nas corrediças, a sua película de óleo de alta pressão assegura um funcionamento sem contacto, eliminando o desgaste e a vibração para um processo suave e sem "stick-slip". Suportando peças de trabalho de Ø2 a Ø75 mm, oferece um avanço mínimo de 0,0005 mm para uma precisão ao nível do mícron e um acabamento superficial superior. Construída em ferro fundido Meehanite e com uma interface gráfica intuitiva, permite uma configuração rápida sem codificação complexa. Com proteção de acumulador incorporada e arrefecimento de óleo, foi concebida para um fabrico de elevado rendimento e longa duração. CAPACIDADE Gama de retificação standard (diâmetro): Ø2 ~ Ø75 mm Roda de moagem (O.D. × largura × I.D.): Ø510 × 205 × Ø304,8 (7A) mm Velocidade linear: 33 m/s (45 m/s) Roda de regulação (diâmetro externo × largura × diâmetro interno): Ø330 × 205 × Ø177,8 (7A) mm Velocidade R.W.: 10 ~ 220 rpm Comprimento máx. Comprimento de alimentação: 200 mm Caraterísticas da máquina INTERFACE GRÁFICA DO UTILIZADOR DE ALTO DESEMPENHO O sistema de controlo com uma interface gráfica de utilizador (GUI) não requer edição de programa e proporciona um ambiente de funcionamento conveniente. A HMI com ecrã tátil incorpora teclas de atalho para ajuste da microalimentação, facilitando o ajuste do tamanho da moagem. BASE RÍGIDA DA MÁQUINA A estrutura da máquina é feita de ferro fundido Meehanite de alta qualidade, processado após tratamento térmico e alívio de tensões. As corrediças são endurecidas por alta frequência e retificadas com precisão para uma estrutura estável, resistente à deformação e ao desgaste. VANTAGEM DO EIXO HIDROSTÁTICO E DO Trilho de deslizamento sem abrasão de metal para metal, melhorando a vida útil da máquina. atrito metálico extremamente baixo e baixo aumento de temperatura durante o processamento para melhorar a estabilidade e a precisão. película de óleo de alta pressão à volta do fuso, adequada para rotação a alta velocidade. precisão de rotação de alta precisão e rotação constante. SISTEMA DE REFRIGERAÇÃO DE ÓLEO O sistema de refrigeração de óleo inclui um refrigerador de óleo para manter a temperatura constante do óleo e evitar a degradação da precisão do fuso devido às mudanças de temperatura do óleo. ACUMULADOR PARA DISPOSITIVO DE PROTECÇÃO O design especial do acumulador de pressão devolve o óleo hidrostático ao sistema hidrostático do eixo principal quando a pressão cai (por exemplo, falha de energia), evitando danos causados pela perda momentânea do filme de pressão estática enquanto o fuso está a funcionar a alta velocidade. CONSTRUÇÃO DA GUIA HIDROSTÁTICA O cursor inferior do R.W. (eixo de alimentação) utiliza uma construção de guia hidrostática para um deslizamento extremamente suave e rápido, elevada precisão de alimentação e precisão de retificação estável. O eixo de alimentação inferior é acionado por um servo motor que coopera com um redutor harmónico para reduzir a folga, aumentar o binário e estabilizar a qualidade da retificação. Incremento mínimo de alimentação manual: 0.001 mm; incremento mínimo de alimentação por controlo numérico: 0.0005 mm. UNIDADE DE RETIFICAÇÃO ESTÁVEL AUTO. (PARA 1 EIXO ACIMA) As guias de deslizamento inferiores do assento de dressagem do rebolo são uma estrutura de cauda de andorinha côncava combinada com uma lateral extra grande para melhorar a estabilidade do dispositivo do rebolo. DISPOSITIVO DE REBAIXAMENTO DE MOLAS DE REBAIXO E MOLAS DE REBAIXO (PARA 1 EIXO) Estrutura de dressagem feita de ferro fundido de liga especial e tratada termicamente para resistência ao desgaste. Acionado na frente e atrás por pressão hidráulica, pode ser combinado com servo motor para dressagem de perfil. Velocidade de dressagem variável e ajustável aos requisitos dos componentes. COMBINAÇÃO AXIAL PARA SÉRIE NC um eixo: Eixo X: Controlo automático da alimentação do carro inferior R.W. dois eixos: Eixo Z: Automático da máquina G.W. (Vertical) / Eixo X: Controlo automático de alimentação da corrediça inferior da R.W. ACESSÓRIOS PADRÃO

• Rebolo e flange x 1 conjunto
• Rebolo regulador e flange x 1 conjunto
• Descanso de trabalho e lâmina de carboneto x 1 conjunto
• Descanso de trabalho e lâmina de carboneto x 1 conjunto
• Ferramentas de diamante (2 unid/conjunto) x 1 conjunto
• Sistema elétrico x 1 conjunto
• Sistema de lubrificação (com óleo refrigerante e acumulador) x 1 conjunto
• Sistema de refrigeração x 1 conjunto
• Lâmpada de trabalho x 1 conjunto
• Ferramentas (nivelador) e caixa de ferramentas x 1 conjunto

ACESSÓRIOS OPCIONAIS

• Balanço do rebolo e mandril
• Acessório para retificação de perfis
• Dispositivo de ionização do rebolo
• Ejetor hidráulico de trabalho (retificação por alimentação)
• Alimentador manual para retificação por alimentação (para cima e para baixo)
• Auto. Acessório de carga (moagem através da alimentação)
• Alimentador automático (moagem através da alimentação)
• Auto. Acessório de descarga (moagem através da alimentação)
• Suporte tipo V para moagem de barras longas
• Auto. Carregador e descarregador automático (retificação por alimentação)
• Alimentador vibratório (retificação por passagem)
• Proteção total contra salpicos
• Separador magnético de líquido de refrigeração
• Filtro de papel
• Separador de líquido de refrigeração por hidrociclone
• Guindaste para rebolo

SPECIFICAÇÕES Capacidade Faixa de moagem padrão (dia.): Ø2 ~ Ø75 mm Comprimento máx. Comprimento de alimentação: 200 mm Auto. Alimentação automática Min. Incremento: 0.0005 mm Roda de moagem Tamanho (O.D. x largura x I.D.): Ø510 x 205 x Ø304,8 (7A) mm Velocidade linear: 33 m/s (45 m/s) Roda de regulação Tamanho (diâmetro externo x largura x diâmetro interno): Ø330 x 205 x Ø177,8 (7A) mm Velocidade: 10 ~ 220 rpm Ângulo de inclinação: +5° ~ -3° Ângulo de rotação: ±5° Graduação do volante Alimentação da corrediça superior: 3.5 mm/rot. (0,05 mm/graduação) Micro-alimentação da lâmina inferior: 0.1 mm/rot. (0,001 mm/graduação) Dispositivo de corte: 2 mm/rot. (0,01 mm/graduação) Motores de acionamento Roda de moagem: 11,25 kW (6P) Roda de regulação: 5,0 kW (servo motor) Motor de alimentação do carro inferior (eixo X) (um eixo NC): 1.0 kW Bomba de óleo de lubrificação: 1,5 kW Bomba de refrigerante: 0,18 kW Refrigerador de óleo hidráulico: 0,37 kW Capacidades dos depósitos Depósito de óleo hidráulico: 90 L Depósito de líquido de refrigeração: 160 L Máquina Dimensão (C x L x A): 3810 x 1620 x 2160 mm Peso líquido: (não especificado) caraterísticas / especificações técnicas

• Modelo: H-5020-NC
• Faixa de diâmetro padrão de retificação: Ø2 ~ Ø75 mm
• Comprimento máximo de avanço: 200 mm
• Aumento mínimo de avanço automático: 0.0005 mm
• Tamanho da roda de moagem: Ø510 × 205 × Ø304,8 (7A) mm
• Tamanho do rebolo regulador: Ø330 × 205 × Ø177,8 (7A) mm
• Velocidade linear da roda de moagem: 33 m/seg (45 m/seg)
• Velocidade da roda de regulação: 10 ~ 220 rpm
• Motor da roda de moagem: 11.25 kW (6P)
• Motor da roda reguladora: 5.0 kW (servo)
• Tanque de óleo hidráulico: 90 L
• Tanque de refrigerante: 160 L
• Dimensões da máquina (C×L×A): 3810 × 1620 × 2160 mm
