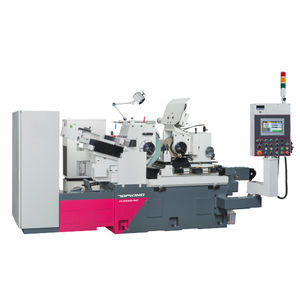

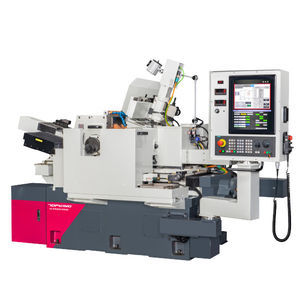

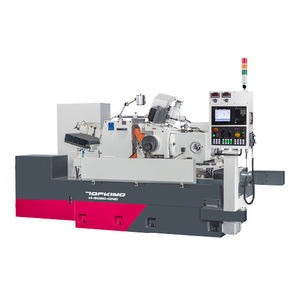

Retífica centerless H-5025

para peças a usinarhorizontalCN

INTRODUÇÃO

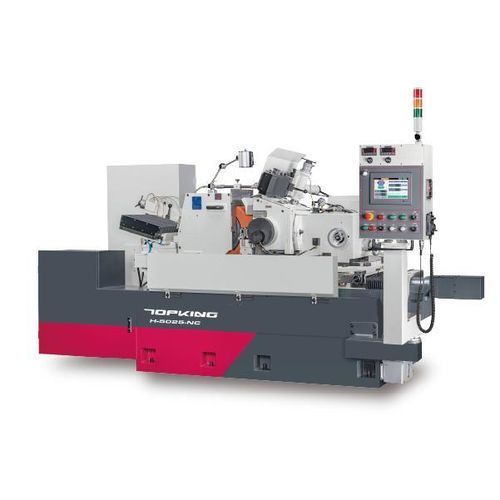

A H-5025-NC é uma retificadora cilíndrica de alta precisão concebida para produção estável e repetível de barras e peças torneadas. Dispõe de fusos e guias hidroestáticas que eliminam contacto metal-metal, reduzem vibrações e desgaste, e permitem controlo de avanço ao nível do mícron até 0,0005 mm para acabamento superficial e precisão dimensional superiores. A base é em ferro fundido Meehanite tratado termicamente para estabilidade e a interface gráfica facilita a configuração rápida sem programação complexa. Acumulador de proteção e arrefecimento do óleo garantem segurança do processo e maior vida útil.

CAPACIDADE
Intervalo padrão de retificação (dia.): Ø2 ~ Ø75 mm
Rebolo (Ø ext × largura × Ø int): Ø510 × 255 × Ø304.8(7A) mm
Velocidade linear do rebolo: 33 m/sec (opção 45 m/sec)
Roda reguladora (Ø ext × largura × Ø int): Ø330 × 255 × Ø177.8(7A) mm
Velocidade da roda reguladora: 10 ~ 220 rpm
Comprimento máximo de avanço: 250 mm (folha: 200 mm)
Incremento mínimo de avanço automático: 0.0005 mm

CARACTERÍSTICAS DA MÁQUINA

• HMI gráfica com teach-in e ecrã tátil para configuração rápida e ajustes de micro-alimentação sem edição de programas.
• Base rígida em ferro fundido Meehanite, aliviada de tensões e guias rectificadas para estabilidade térmica e resistência ao desgaste.
• Sistema hidroestático em fuso e guias que proporciona suporte sem contacto, fricção muito baixa e maior precisão de rotação e vida útil.
• Sistema de refrigeração do óleo com chiller para manter temperatura constante e preservar a precisão de usinagem.
• Acumulador de proteção que devolve o óleo hidroestático ao sistema em quedas de pressão (ex. falha de energia) para evitar danos.
• Deslizamento inferior hidroestático (eixo de avanço) para movimento suave e alta precisão; acionamento servo com redutor harmónico para reduzir folgas. Microajuste manual 0,001 mm.
• Unidade automática de dressagem da roda estável com entalhe em cauda de andorinha côncavo e guia lateral sobredimensionada para repetibilidade.
• Dispositivos de dressagem para roda reguladora e roda de retificação em ferro fundido ligado tratado; acionamento hidráulico e servo opcional para dressagem de perfil e velocidade variável.
• Configurações NC: um eixo (X) para controlo automático de avanço da mesa inferior da roda reguladora; dois eixos (Z+X) para dressagem automática da roda de retificação e avanço da reguladora.
• Capas de protecção e guarda anti-salhoes disponíveis como opcionais para operação limpa e segura.

ACESSÓRIOS STANDARD

• Conjunto rebolo e flange ×1
• Conjunto roda reguladora e flange ×1
• Suporte de peça de avanço e lâmina de carboneto ×1
• Suporte de peça passante e lâmina de carboneto ×1
• Ferramentas de diamante (2 pcs/conjunto) ×1 conjunto
• Sistema elétrico de controlo ×1
• Sistema de lubrificação com óleo refrigerante e acumulador ×1
• Sistema de refrigeração ×1
• Luz de trabalho ×1
• Ferramentas (almofada de nivelamento) e caixa de ferramentas ×1

ACESSÓRIOS OPCIONAIS

• Suporte de equilíbrio e eixo
• Acessório para retificação de perfil
• Dispositivo de dressagem por ionização da roda
• Ejetor hidráulico de peça (retificação por avanço)
• Alimentador manual para retificação por avanço (cima/baixo)
• Anexo de carga automático (retificação passante)
• Alimentador automático (retificação passante)
• Anexo de descarga automático (retificação passante)
• Suporte em V para retificação de barras longas
• Anexo automático de carga e descarga (retificação por avanço)
• Alimentador vibratório (retificação passante)
• Protecção completa contra salpicos
• Separador magnético de refrigerante
• Filtro de papel
• Separador por hidrociclone para refrigerante
• Manivela para montagem do rebolo

ESPECIFICAÇÃO
Intervalo padrão (dia.): Ø2 ~ Ø75 mm
Comprimento máximo de avanço: 200 mm (o parágrafo de capacidade indica 250 mm)
Incremento mínimo de avanço automático: 0.0005 mm
Tamanho do rebolo: Ø510 × 255 × Ø304.8(7A) mm; velocidade linear 33 m/sec (opção 45 m/sec)
Tamanho da roda reguladora: Ø330 × 255 × Ø177.8(7A) mm; 10 ~ 220 rpm
Ângulo de inclinação: +5° ~ -3°; Ângulo de rotação: ±5°
Graduações de volantes: avanço mesa superior 3.5 mm/rev (0.05 mm/graduação); micro-avanço mesa inferior 0.1 mm/rev (0.001 mm/graduação)
Motores: rebolo 11.25 kW; roda reguladora 5.0 kW (servo); motor avanço mesa inferior (X) 1.0 kW
Capacidades tanques: óleo hidráulico 90 L; refrigerante 160 L
Dimensões máquina (L×W×H): 3380 × 2160 × 2020 mm

CARACTERÍSTICAS TÉCNICAS

• Modelo: H-5025-NC
• Faixa de diâmetro: Ø2 ~ Ø75 mm
• Comprimento máx. de avanço: 200–250 mm (ver nota)
• Resolução avanço automático: 0.0005 mm
• Rebolo: Ø510 × 255 × Ø304.8(7A) mm; 33 m/sec (opção 45 m/sec)
• Roda reguladora: Ø330 × 255 × Ø177.8(7A) mm; 10 ~ 220 rpm
• Motores: retificação 11.25 kW; reguladora 5.0 kW (servo)
• Tanques: óleo hidráulico 90 L; refrigerante 160 L
• Área ocupada máquina: 3380 × 2160 × 2020 mm
