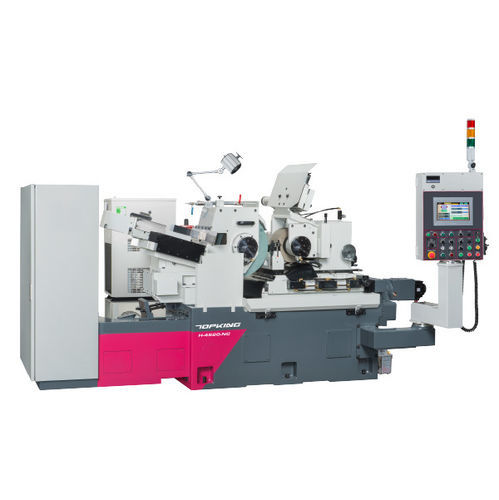

Retífica centerless H-4520

para peças a usinarhorizontalCN

INTRODUÇÃO A série H é construída com base na tecnologia de pressão estática (hidrostática), oferecendo alta precisão, baixo desgaste e estabilidade a longo prazo para garantir uma qualidade de processamento consistente. O eixo da roda, o eixo da roda de regulação e o eixo de alimentação (calha deslizante inferior) são suportados por uma película de óleo de pressão estática que permite um funcionamento sem contacto, evitando o desgaste mecânico e mantendo uma elevada precisão mesmo durante uma utilização prolongada. A sua elevada rigidez e caraterísticas de amortecimento reduzem eficazmente a vibração, melhorando a estabilidade e a qualidade da superfície durante a maquinagem. A taxa de avanço mínima é tão baixa quanto 0,0005 mm, garantindo excelente arredondamento, qualidade de superfície e precisão dimensional da peça de trabalho. CAPACIDADE Gama de retificação standard (diâm.): Ø1 ~ Ø45 mm Rebolo (D.O. x largura x D.I.): Ø455 x 205 x Ø228,6 (7A) mm Velocidade linear: 33 m/s (45 m/s) Roda de regulação (diâmetro externo x largura x diâmetro interno): Ø255 x 205 x Ø127 (7A) mm Velocidade da roda de regulação: 10 ~ 300 rpm Comprimento máx. Comprimento de alimentação: 200 mm caraterísticas da máquina INTERFACE GRÁFICA DO UTILIZADOR DE ALTO DESEMPENHO O sistema de controlo possui uma Interface Gráfica do Utilizador (GUI) sem edição de programas, proporcionando um ambiente operacional conveniente. A HMI com ecrã tátil incorpora teclas de atalho para ajuste de micro-alimentação para um fácil ajuste do tamanho da moagem. BASE RÍGIDA DA MÁQUINA A estrutura da máquina é feita de ferro fundido Meehanite de alta qualidade, tratada termicamente e aliviada de tensões antes da maquinação. As corrediças são endurecidas por alta frequência e retificadas com precisão. A estrutura estável resiste à deformação e oferece uma excelente resistência ao desgaste. VANTAGENS DO EIXO HIDROSTÁTICO E DO Trilho de deslizamento Sem abrasão de metal com metal, melhorando a vida útil da máquina. A fricção extremamente baixa do metal e o baixo aumento da temperatura durante o processamento reduzem a deformação, melhorando a estabilidade e a precisão dos componentes. A película de óleo de alta pressão suporta a rotação a alta velocidade e assegura a precisão da rotação. SISTEMA DE REFRIGERAÇÃO DE ÓLEO O sistema de arrefecimento do óleo inclui um arrefecedor de óleo para manter a temperatura do óleo constante e evitar a variação da precisão do fuso devido a alterações da temperatura do óleo. ACUMULADOR PARA DISPOSITIVO DE PROTECÇÃO Um projeto especial de acumulador de pressão pode retornar o óleo hidrostático para o sistema do eixo principal quando a pressão cai (por exemplo, falha de energia), evitando danos causados pela perda momentânea de pressão estática enquanto o fuso está em funcionamento. CONSTRUÇÃO DA RODA REGULADORA HIDROSTÁTICA O cursor inferior da roda de regulação (eixo de alimentação) utiliza uma construção de guia hidrostática, proporcionando um movimento de deslizamento extremamente suave e rápido, uma precisão de alimentação de alta precisão e uma precisão de retificação estável. O eixo de alimentação inferior é acionado por um servo motor com um redutor harmónico para reduzir a folga, aumentar o binário e estabilizar a precisão. O micro-ajuste manual mínimo é de 0,001 mm; a alimentação mínima de controlo numérico pode ser definida para 0,0005 mm. UNIDADE DE DESBASTE AUTOMÁTICO DE RODA DE REBAIXAMENTO ESTÁVEL As guias de deslizamento inferiores do assento de dressagem do rebolo são uma estrutura de cauda de andorinha côncava combinada com uma lateral extragrande para melhorar a estabilidade do dispositivo. DISPOSITIVO DE REBAIXAMENTO DE MOLAS DE REBAIXO E MOLAS DE REBAIXO A estrutura de revestimento é feita de ferro fundido de liga especial e tratada termicamente para resistência ao desgaste. O dispositivo de dressagem é acionado hidraulicamente na frente e atrás e pode ser combinado com um servo motor para dressagem de perfil. Velocidade de dressagem variável e dressagem R.W. ajustável para satisfazer a precisão dos componentes. COMBINAÇÃO DE EIXOS PARA A SÉRIE NC Um eixo: Eixo X: Controlo de alimentação automática do cursor inferior R.W. Dois eixos: Eixo Z G.W. auto dressing (vertical) e eixo X R.W. lower slide auto in-feed. SPECIFICAÇÕES Capacidade - Gama de retificação standard (dia.): Ø1 ~ Ø45 mm Capacidade - Max. Comprimento de alimentação: 200 mm Capacidade - Auto. Alimentação automática Min. Incremento: 0.0005 mm Roda de moagem - Tamanho (O.D. x largura x I.D.): Ø455 x 205 x Ø228,6 (7A) mm Roda de retificação - Velocidade linear: 33 m/s (45 m/s) Roda de regulação - Tamanho (D.O. x largura x D.I.): Ø255 x 205 x Ø127 mm Roda de regulação - Velocidade: 10 ~ 300 rpm Ângulo de inclinação: +5° ~ -3° Ângulo de rotação: ±5° Volante Graduação - Avanço da lâmina superior: 4 mm/rot. (0,05 mm/graduação) Graduação do volante - Micro-alimentação da corrediça inferior: 0.08 mm/rot. (0,001 mm/graduação) Dispositivo de corte: 2 mm/rot. (0,01 mm/graduação) Motores de acionamento - Roda de retificação: 7,5 kW (6P); Roda de regulação: 3,5 kW (servo); Motor de alimentação do carro inferior (eixo X) (um eixo NC): 1.0 kW; Bomba de lubrificação: 1,5 kW; Bomba de refrigeração: 0,18 kW; Refrigerador de óleo de lubrificação: 0,37 kW Capacidades dos depósitos - Depósito de óleo de lubrificação: 90 L; Depósito de líquido de refrigeração: 160 L Dimensão da máquina (C x L x A): 3050 x 1710 x 1990 mm Peso líquido: 4300 kg ACESSÓRIOS PADRÃO

• Rebolo e flange x 1 conjunto
• Rebolo regulador x 1 conjunto
• Banco de trabalho e lâmina de carboneto x 1 conjunto
• Banco de trabalho e lâmina de carboneto x 1 conjunto
• Ferramentas de diamante (2 unid./conjunto) x 1 conjunto
• Sistema elétrico x 1 conjunto
• Sistema de lubrificação (com óleo refrigerante e acumulador) x 1 conjunto
• Sistema de refrigeração x 1 conjunto
• Lâmpada de trabalho x 1 conjunto
• Ferramentas (nivelador) e caixa de ferramentas x 1 conjunto

ACESSÓRIOS OPCIONAIS

• Balanço do rebolo e mandril
• Acessório para retificação de perfis
• Dispositivo de ionização do rebolo
• Ejetor hidráulico de trabalho (retificação por alimentação)
• Alimentador manual para retificação por alimentação (para cima e para baixo)
• Auto. Acessório de carga (moagem através da alimentação)
• Alimentador automático (moagem através da alimentação)
• Auto. Acessório de descarga (moagem através da alimentação)
• Suporte tipo V para moagem de barras longas
• Auto. Loading and Unloading Attachment (Infeed Grinding)
• Vibratory Feeder (Thrufeed Grinding)
• Fully Splash Guard
• Magnetic Coolant Separator
• Paper Filter
• Hydro cyclone Coolant Separator
• Jig Crank for Grinding Wheel

CARACTERÍSTICAS / ESPECIFICAÇÕES TÉCNICAS

• Modelo: H-4520-NC
• Faixa de Retificação Padrão: Ø1 ~ Ø45 mm
• Max. Comprimento de alimentação: 200 mm
• Auto. Alimentação Min. Incremento: 0.0005 mm
• Tamanho da roda de moagem: Ø455 x 205 x Ø228,6 mm
• Tamanho do rebolo regulador: Ø255 x 205 x Ø127 mm
• Velocidade de rotação: 10 ~ 300 rpm
• Motor do rebolo: 7.5 kW
• Peso Líquido: 4300 kg
• Dimensão da Máquina: 3050 x 1710 x 1990 mm
