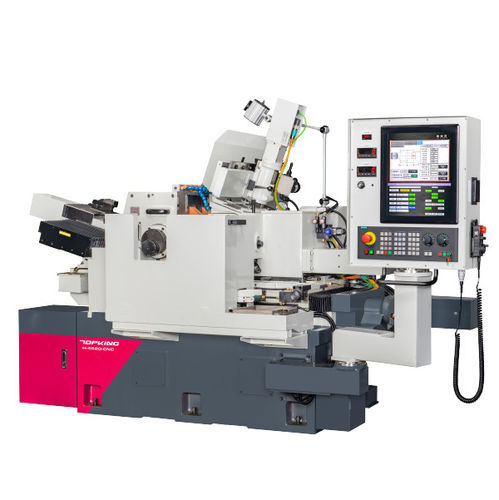

Retífica centerless H-4520

para peças a usinarhorizontalCNC

Introdução A série H é construída com base na tecnologia de pressão estática, oferecendo alta precisão, baixo desgaste e estabilidade a longo prazo para garantir uma qualidade de processamento consistente. O fuso da roda, o fuso da roda de regulação e o eixo de alimentação (calha deslizante inferior) são suportados por uma película de óleo de pressão estática, permitindo um funcionamento sem contacto. Isto evita o desgaste mecânico e mantém uma elevada precisão mesmo durante uma utilização prolongada. A sua elevada rigidez e caraterísticas de amortecimento reduzem eficazmente a vibração, melhorando a estabilidade e a qualidade da superfície durante a maquinagem. A taxa de avanço mínima é tão baixa quanto 0,0005 mm, garantindo excelente arredondamento, qualidade de superfície e precisão dimensional da peça de trabalho. Capacidade Gama de retificação standard (diâmetro): Ø1 ~ Ø45 mm Rebolo (D.O. x largura x D.I.): Ø455 x 205 x Ø228,6(7A) mm Velocidade linear: 33 m/s (45 m/s) Roda de regulação (diâmetro externo x largura x diâmetro interno): Ø255 x 205 x Ø127(7A) mm Velocidade da roda de regulação: 10 ~ 300 rpm Comprimento máx. Comprimento de alimentação: 200 mm Caraterísticas da máquina

• Sistema de operação fácil de usar: A mais recente tecnologia CNC com edição de programas para várias aplicações de retificação de componentes; atalhos instaláveis e paragem de emergência no painel de operação; software flexível para integração com vários sistemas automáticos de carga/descarga; sistemas MITSUBISHI/FANUC/SIEMENS disponíveis.
• Base da máquina rígida: Estrutura da máquina feita de ferro fundido Meehanite de alta qualidade, tratada termicamente e aliviada de tensões antes da maquinação. Deslizamentos endurecidos por alta frequência e retificados com precisão para estabilidade e resistência ao desgaste.
• Vantagem do fuso hidrostático e do trilho deslizante: Sem abrasão metal-metal, atrito extremamente baixo e baixo aumento de temperatura durante o processamento, filme de óleo de alta pressão adequado para rotação de alta velocidade, garantindo precisão de rotação e longa vida útil.
• Sistema de arrefecimento de óleo: Equipado com um arrefecedor de óleo para manter a temperatura constante do óleo e evitar a perda de precisão relacionada com o fuso devido a mudanças de temperatura do óleo.
• Acumulador para dispositivo de proteção: O design especial do acumulador de pressão devolve o óleo hidrostático ao sistema de eixo principal durante a perda de energia para evitar danos causados pela perda momentânea da película de óleo de pressão estática.
• Construção de guia hidrostática: O deslizador inferior do R.W. (eixo de alimentação) utiliza uma guia hidrostática para um deslizamento suave e rápido, alta precisão de alimentação; eixo de alimentação inferior acionado por servo motor com redutor harmônico para reduzir a folga e aumentar o torque; micro-ajuste manual mínimo de 0,001 mm e NC mínimo de 0,0005 mm.
• Unidade de dressagem automática de rebolo estável: Corrediças em cauda de andorinha côncava e lateral extra-grande para melhorar a estabilidade do dispositivo de retificação.
• Dispositivos de dressagem: Estrutura de dressagem feita de ferro fundido de liga especial, dressagem hidráulica dianteira e traseira (servo opcional para dressagem de perfil), velocidade de dressagem variável; dressagem R.W. ajustável aos requisitos do componente.
• Combinação axial para séries CNC: Eixo Z (dressagem vertical da G.W.), eixo Y (dressagem horizontal da G.W.), eixo A (dressagem vertical da R.W.), eixo B (dressagem horizontal da R.W.), eixo C (alimentação automática da corrediça superior da R.W.), eixo X (alimentação automática da corrediça inferior da R.W.).

Acessórios Acessórios standard

• Rebolo e flange x 1 conjunto
• Rebolo regulador x 1 conjunto
• Banco de trabalho de entrada e lâmina de carboneto x 1 conjunto
• Banco de trabalho de passagem e lâmina de carboneto x 1 conjunto
• Ferramentas de diamante (2 unid./conjunto) x 1 conjunto
• Sistema elétrico x 1 conjunto
• Sistema de lubrificação (com óleo refrigerante e acumulador) x 1 conjunto
• Sistema de refrigeração x 1 conjunto
• Lâmpada de trabalho x 1 conjunto
• Ferramentas (almofada de nivelamento) e caixa de ferramentas x 1 conjunto

Acessórios opcionais

• Balanço do rebolo e mandril
• Acessório para retificação de perfis
• Dispositivo de ionização do rebolo
• Ejetor hidráulico de trabalho (retificação por alimentação)
• Alimentador manual para retificação por alimentação (para cima e para baixo)
• Auto. Acessório de carga (moagem através da alimentação)
• Alimentador automático (moagem através da alimentação)
• Auto. Acessório de descarga (moagem através da alimentação)
• Suporte tipo V para moagem de barras longas
• Auto. Carregador e Descarregador Automático (Retificação por Alimentação)
• Alimentador Vibratório (Retificação por Passagem)
• Proteção contra salpicos de água
• Separador Magnético de Refrigerante
• Filtro de Papel
• Separador de Refrigerante por Hidrociclone
• Guindaste para o Rebolo

Especificação Capacidade Faixa de moagem padrão (dia.): Ø1 ~ Ø45 mm Comprimento máx. Comprimento de alimentação: 200 mm Auto. Alimentação automática Min. Incremento: 0.0005 mm Roda de moagem Tamanho (O.D. x largura x I.D.): Ø455 x 205 x Ø228,6(7A) mm Velocidade linear: 33 m/s (45 m/s) Roda de regulação Tamanho (D.O. x largura x D.I.): Ø255 x 205 x Ø127(7A) mm Velocidade: 10 ~ 300 rpm Ângulo de inclinação: +5° ~ -3° Ângulo de rotação: ±5° Graduação do volante Alimentação da corrediça superior: 4 mm/rot. (0,05 mm/graduação) Micro-alimentação da lâmina inferior: 0.08 mm/rot. (0,001 mm/graduação) Dispositivo de corte: 2 mm/rot. (0,01 mm/graduação) Motores de acionamento Roda de moagem: 7,5 kW (6P) Roda de regulação: 3,5 kW (servo motor) Motor de alimentação do carro inferior (eixo X) (um eixo NC): 1.0 kW Bomba de óleo de lubrificação: 1,5 kW Bomba de refrigerante: 0,18 kW Refrigerador de óleo de lubrificação: 0,37 kW Capacidade dos tanques Depósito de óleo de lubrificação: 90 L Depósito de líquido de refrigeração: 160 L Máquina Dimensão (C x L x A): 3050 x 1710 x 2100 mm Peso líquido: 4300 kg Caraterísticas / Especificações técnicas

• Modelo: H-4520-CNC
• Faixa de diâmetro padrão de retificação: Ø1 ~ Ø45 mm
• Tamanho da mó: Ø455 x 205 x Ø228,6(7A) mm
• Tamanho da roda de retificação: Ø255 x 205 x Ø127(7A) mm
• Velocidade linear do rebolo: 33 m/seg (45 m/seg)
• Velocidade do rebolo regulador: 10 ~ 300 rpm
• Comprimento máximo de alimentação: 200 mm
• Aumento mínimo de alimentação auto: 0.0005 mm
• Motor da mó: 7.5 kW
• Motor da roda reguladora: 3.5 kW (servo)
• Dimensões da máquina (C x L x A): 3050 x 1710 x 2100 mm
• Peso líquido: 4300 kg
