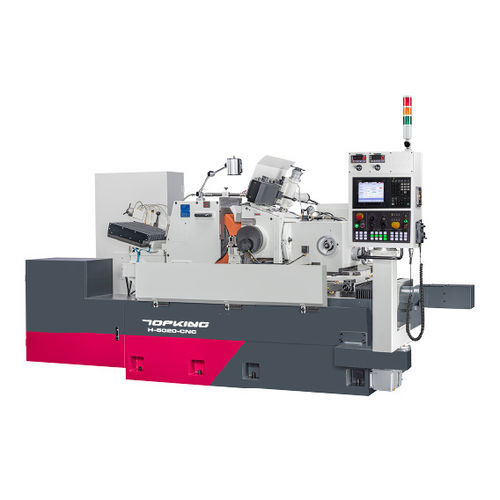

Retífica centerless H series

para peças a usinarhorizontalCNC

INTRODUÇÃO A série H é construída com base na tecnologia de pressão estática (hidrostática), oferecendo alta precisão, baixo desgaste e estabilidade a longo prazo para garantir uma qualidade de processamento consistente. O eixo da roda, o eixo da roda de regulação e o eixo de alimentação (calha deslizante inferior) são suportados por uma película de óleo de pressão estática, permitindo um funcionamento sem contacto para evitar o desgaste mecânico e manter uma elevada precisão durante uma utilização prolongada. A série oferece caraterísticas de elevada rigidez e amortecimento que reduzem a vibração e melhoram a estabilidade e a qualidade da superfície durante a maquinagem. A taxa de avanço mínima pode ser tão baixa como 0,0005 mm, garantindo uma excelente circularidade, qualidade da superfície e precisão dimensional das peças. CAPACIDADE

• Faixa de retificação padrão (diâmetro): Ø2 ~ Ø75 mm
• Rebolo (O.D. x largura x I.D.): Ø510 x 205 / 255 x Ø304,8 (7A) mm
• Velocidade Linear: 33 m/seg (45 m/seg)
• Rebolo Regulador (D.O. x largura x D.I.): Ø330 x 205 / 255 x Ø177,8 (7A) mm
• Velocidade da roda reguladora (anotada na página): 10 ~ 2200 rpm (também aparece na especificação como 10 ~ 220 rpm)
• Max. Comprimento de alimentação: 200 mm (H-5020-CNC) / 250 mm (H-5025-CNC)

Caraterística da máquina: INTERFACE GRÁFICA DO UTILIZADOR DE ALTO DESEMPENHO

• Sistema de controlo com uma Interface Gráfica do Utilizador (GUI) teach-in que não requer edição de programa para operação.
• HMI com ecrã tátil; a interface do utilizador inclui teclas de atalho para ajuste de micro-alimentação, facilitando o ajuste do tamanho da moagem.

Caraterísticas da máquina: BASE RÍGIDA DA MÁQUINA

• Estrutura da máquina feita de ferro fundido Meehanite de alta qualidade, tratada termicamente e aliviada de tensões antes da maquinação.
• Lâminas endurecidas por alta frequência e retificadas com precisão; o material proporciona estabilidade, baixo risco de deformação e excelente resistência ao desgaste.

VANTAGENS DO EIXO HIDROSTÁTICO E DA CALHA DE DESLIZAMENTO

• Sem abrasão metal-metal, melhorando a vida útil da máquina.
• Fricção de metal extremamente baixa e baixo aumento de temperatura durante o processamento, reduzindo a deformação e melhorando a estabilidade do processamento e a precisão dos componentes.
• Filme de óleo de alta pressão ao redor do fuso adequado para rotação de alta velocidade.
• Aplicação de alta precisão e rotação constante garantem a precisão da rotação.

SISTEMA DE REFRIGERAÇÃO DE ÓLEO

• Equipado com um refrigerador de óleo para manter a temperatura constante do óleo e evitar a perda de precisão do fuso devido à variação da temperatura do óleo.

ACUMULADOR PARA DISPOSITIVO DE PROTECÇÃO

• O design especial do acumulador de pressão permite que o óleo hidrostático retorne ao sistema hidrostático do eixo principal quando a pressão cai (por exemplo, falha de energia), evitando danos causados pela perda momentânea do filme de óleo de pressão estática enquanto o fuso está funcionando em alta velocidade.

CONSTRUÇÃO DA GUIA HIDROSTÁTICA

• O deslizador inferior R.W. (eixo de alimentação) utiliza um design de guia hidrostático para um deslizamento extremamente suave e rápido, precisão de alimentação de alta precisão e precisão de moagem estável.
• Eixo de alimentação inferior acionado por servo motor com redutor harmônico para reduzir a folga, aumentar o torque, melhorar a eficiência de moagem e estabilizar a precisão.
• Alimentação mínima de micro-ajuste manual: 0.001 mm; o incremento mínimo de alimentação NC pode ser ajustado para 0,0005 mm.

ROLO DE RETIFICAÇÃO ESTÁVEL AUTO. Unidade de secagem (para 1 eixo e acima)

• As guias inferiores do assento de dressagem do rebolo foram projetadas como uma estrutura côncava em cauda de andorinha combinada com uma lateral extra grande para melhorar a estabilidade do dispositivo.

DISPOSITIVO DE REBAIXAMENTO DE MOLAS DE REBAIXO E MOLAS DE REBAIXO (PARA 1 EIXO)

• Estrutura de dressagem feita de ferro fundido de liga especial e tratada termicamente para resistência ao desgaste.
• Dispositivo de dressagem acionado na frente e atrás por pressão hidráulica e pode ser combinado com um servo motor para dressagem de perfil.
• Velocidade de dressagem variável; dispositivo de dressagem R.W. ajustável para garantir a precisão do cilindro.

COMBINAÇÃO AXIAL PARA SÉRIE CNC

• Eixo Z: Rebolo auto. dressagem (Vertical)
• Eixo Y: Auto. dressagem do rebolo (Horizontal)
• Eixo A: Regulagem do dressamento automático do rebolo (Vertical)
• Eixo B: Regulagem da roda auto. dressagem (Horizontal)
• Eixo C: Regulação da roda auto. corrediça superior auto. alimentação
• Eixo X: Roda de regulação auto. slide inferior auto. infeed

SPECIFICAÇÕES Capacidade | H-5020-CNC | H-5025-CNC Gama de retificação standard (diâmetro) | Ø2 ~ Ø75 mm | Ø2 ~ Ø75 mm Comprimento máx. Comprimento de alimentação | 200 mm | 250 mm Auto. Alimentação Automática Incremento Mín. Incremento | 0.0005 mm | 0.0005 mm Roda de retificação - Tamanho (D.O. x largura x D.I.) | Ø510 x 205 x Ø304.8(7A) mm | Ø510 x 255 x Ø304.8(7A) mm Velocidade linear | 33 m/seg (45 m/seg) | 33 m/seg (45 m/seg) Roda de regulação - Tamanho (D.O. x largura x D.I.) | Ø330 x 205 x Ø177.8(7A) mm | Ø330 x 255 x Ø177.8(7A) mm Velocidade da roda de regulação (entradas de página) | 10 ~ 2200 rpm (também listado na tabela como 10 ~ 220 rpm) | 10 ~ 2200 rpm (também listado na tabela como 10 ~ 220 rpm) Ângulo de inclinação | +5° ~ -3° | +5° ~ -3° Ângulo de rotação | ±5° | ±5° Graduação do volante - Alimentação da corrediça superior | 3,5 mm/rev. (0,05 mm/graduação) | 3,5 mm/rev. (0,05 mm/graduação) Micro-alimentação da lâmina inferior | 0,1 mm/rot. (0,001 mm/graduação) | 0,1 mm/rot. (0,001 mm/graduação) Dispositivo de corte | 2 mm/rot. (0,01 mm/graduação) | 2 mm/rot. (0,01 mm/graduação) Motores de acionamento - Roda de moagem | 11,25 kW (6P) | 11,25 kW (6P) Motores de acionamento - Roda de regulação | 5,0 kW (servo motor) | 5,0 kW (servo motor) Motor de alimentação da corrediça inferior (eixo X) | 1,0 kW | 1,0 kW Bomba de óleo de lubrificação | 1,5 kW | 1,5 kW Bomba de refrigeração | 0,18 kW | 0,18 kW Refrigerador de óleo hidráulico | 0,37 kW | 0,37 kW Depósito de óleo hidráulico | 90 L | 90 L Tanque de refrigerante | 160 L | 160 L Dimensão da máquina (C x L x A) | 3580 x 2160 x 2020 mm | 3580 x 2160 x 2020 mm Peso líquido | 6140 kg | 6140 kg ACESSÓRIOS PADRÃO

• Rebolo e flange x 1 conjunto
• Rebolo regulador e flange x 1 conjunto
• Banco de trabalho e lâmina de carboneto x 1 conjunto
• Banco de trabalho e lâmina de carboneto x 1 conjunto
• Ferramentas de diamante (2 unid./conjunto) x 1 conjunto
• Sistema elétrico x 1 conjunto
• Sistema de lubrificação (com óleo refrigerante e acumulador) x 1 conjunto
• Sistema de refrigeração x 1 conjunto
• Lâmpada de trabalho x 1 conjunto
• Ferramentas (nivelador) e caixa de ferramentas x 1 conjunto

ACESSÓRIOS OPCIONAIS

• Balanço do rebolo e mandril
• Acessório para retificação de perfil
• Dispositivo de ionização do rebolo
• Ejetor hidráulico de trabalho (retificação por alimentação)
• Alimentador manual para retificação por alimentação (para cima e para baixo)
• Auto. Acessório de carregamento (moagem através da alimentação)
• Alimentador automático (moagem através da alimentação)
• Auto. Acessório de descarga (moagem através da alimentação)
• Suporte tipo V para moagem de barras longas
• Auto. Carregador e Descarregador Automático (Retificação por Alimentação)
• Alimentador Vibratório (Retificação por Passagem)
• Proteção contra salpicos de água
• Separador Magnético de Refrigerante
• Filtro de Papel
• Separador de Refrigerante por Hidrociclone
• Guindaste para o Rebolo

VÍDEO Vídeo do produto incorporado disponível. Caraterísticas / especificações técnicas

• Séries: Série H (série CNC hidrostática)
• Diâmetro padrão de retificação: Ø2 ~ Ø75 mm
• Alimentação máxima: 200 mm (H-5020-CNC), 250 mm (H-5025-CNC)
• Aumento mínimo do avanço automático: 0.0005 mm
• Tamanhos de mós: Ø510 x 205 / 255 x Ø304,8(7A) mm
• Velocidade linear: 33 m/seg (opcionalmente 45 m/seg)
• Tamanhos dos rebolos reguladores: Ø330 x 205 / 255 x Ø177,8(7A) mm
• Velocidade da roda reguladora (entradas de página): 10 ~ 2200 rpm; a tabela de especificações indica 10 ~ 220 rpm
• Motor da mó: 11.25 kW
• Motor da roda reguladora: 5.0 kW (servo)
• Tanque de óleo hidráulico: 90 L; Depósito de líquido de refrigeração: 160 L
• Dimensões da máquina: 3580 x 2160 x 2020 mm; Peso líquido: 6140 kg
