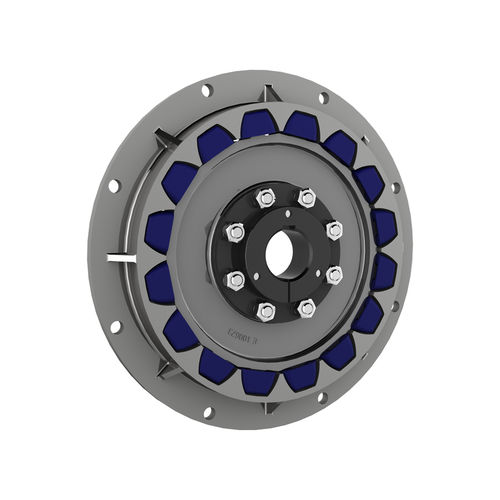

Acoplamento flexível RBD series

para eixoindustrialpara bomba

ACOPLAMENTO DE BORRACHA - ACOPLAMENTO DE VEIO Os accionamentos RBD foram concebidos para motores industriais em aplicações fixas, tais como geradores, bombas e conjuntos de compressores. As aplicações móveis incluem empilhadores e equipamento de movimentação de terras. Os acoplamentos elásticos RBD têm muitas vantagens: facilidade de montagem, peso e tamanho, perfil axial pequeno e preço competitivo. Os accionamentos são também fornecidos com flanges SAE normalizadas para facilitar a instalação. Estes acoplamentos de borracha também estão disponíveis na versão SRBD: o RBD completo com cubos com acabamento SAE ou DIN 5480 e flanges SAE selecionadas para facilitar uma solução completa a um preço competitivo. A certificação Atex também está disponível. CONFIGURAÇÃO DOS ACOPLAMENTOS ELÁSTICOS RBD Os acoplamentos podem ser fornecidos: com ou sem cubo com estria ou ranhura de chaveta com acoplamento cónico de bloqueio com caixa para accionamentos hidrostáticos CONSTRUÇÃO TÉCNICA DOS ACOPLAMENTOS DE EIXO DA TRANSFLUID O princípio de acionamento utiliza dentes internos e externos; a única diferença é que os dentes externos são blocos de compostos especiais moldados em borracha. O anel externo, em alumínio, tem um perfil correspondente ao composto moldado de borracha e pode ser montado diretamente na flange de saída do motor principal. Por este método também é possível absorver pequenos desalinhamentos angulares e radiais.
