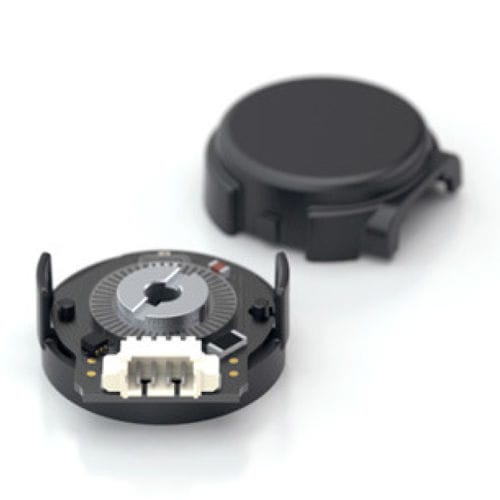

Encoder rotativo miniatura E4T

incrementalópticopara montagem em eixo

Cubo de empurrar - desenho de pinça com mola Comprimento mínimo de eixo de .275 in. Encaixa diâmetros de eixo de 0,079 pol. a 0,250 pol. Descrição do produto O codificador óptico transmissivo miniatura E4T foi concebido para fornecer feedback de codificador digital em quadratura para aplicações de grande volume e espaço limitado. O E4T foi concebido para ser um substituto do E4P que oferece maior velocidade máxima e maior potência de saída. O E4T utiliza um disco inovador de codificador push-on que aceita diâmetros de eixo de 2,0mm a .250 in. A base do codificador miniatura E4T fornece furos de montagem para dois #3-48, comprimento 3/16 pol. ou dois parafusos M2.5, comprimento 4mm num círculo de .586 pol. de parafuso. A tampa do codificador é facilmente encaixada na base e é marcada com o pino de saída do conector. O codificador da série E4T é ligado usando um conector de 4 condutores, de alta retenção, polarizado, passo de 1,25mm. Os cabos e conectores de ligação (ver a página Web Cabos / Conectores) não estão incluídos e estão disponíveis separadamente. Nota: Devido ao desenho do E4T, recomenda-se a sua utilização como uma instalação única.
