Encoder rotativo incremental H6

ópticodigitalLine Driver

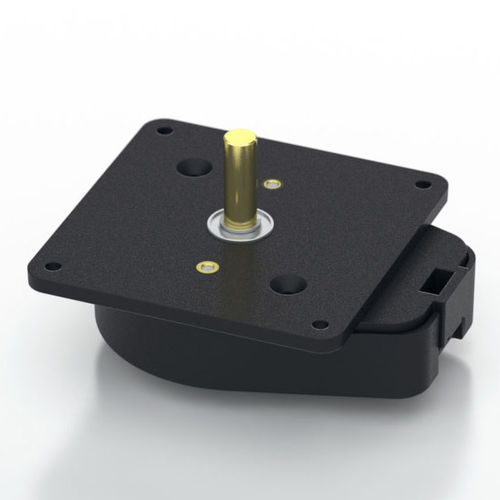

Pistas com opção de suporte de bola quadratura de 2 canais, saídas de onda quadrada TTL opção de índice de 3º canal disponível em algumas resoluções Ampla temperatura de funcionamento Descrição do produto O codificador de eixo óptico de esferas da série H6 tem um invólucro de plástico moldado, cheio de vidro, que utiliza um conector de fecho de 5 pinos ou 10 pinos. Este conversor rotativo para digital sem contacto foi concebido para fornecer informação de feedback digital. O H6 é totalmente montado com um eixo de latão, dois 1/4 pol. ID por 1/2 pol. Rolamentos de esferas OD e uma placa de montagem. A placa de montagem vem com 4 orifícios de montagem para parafusos de tamanho #2 - #4. Uma ligação segura ao codificador da série H6 é feita através de um conector de travamento de 5 pinos (versões de ponta única) ou 10 pinos (versões diferenciais) (vendido separadamente). Os conectores de encaixe estão disponíveis na US Digital com várias opções de cabos e comprimentos. O condutor da linha diferencial interna (26C31) pode fornecer e afundar 20mA a níveis TTL para versões diferenciais. O receptor recomendado é o 26C32 padrão da indústria. A imunidade máxima ao ruído é alcançada quando o receptor diferencial é terminado com uma resistência 150 Ω em série com um condensador .0047 μF colocado ao longo de cada par diferencial. O condensador conserva energia; caso contrário, o consumo de energia aumentaria em aproximadamente 20mA por par ou 60mA para 3 pares.
