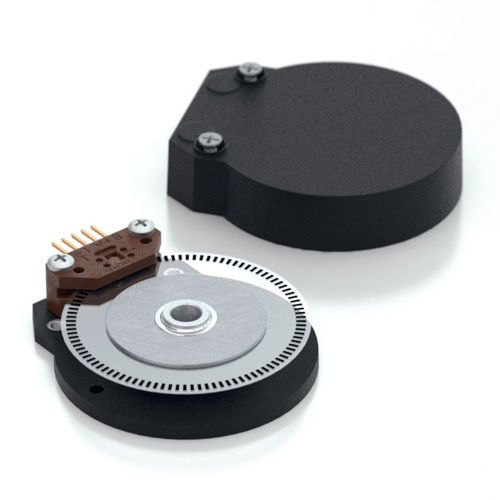

Encoder rotativo incremental E3

ópticomecânicodigital

Montagem e desmontagem rápida e simples Caixa de aparafusamento robusta Aceita .010 in. folga do eixo axial Tamanho pequeno saídas de onda quadrada TTL de 2 canais em quadratura Índice facultativo (3º canal) Descrição do produto O E3 é um codificador rotativo de alta resolução com um robusto invólucro de polímero com enchimento de vidro, que utiliza um bloqueio de 5 pinos ou um conector padrão. Este codificador incremental óptico foi concebido para ser facilmente montado e desmontado de um eixo existente para fornecer informação de feedback digital. Os componentes internos consistem de um disco mylar montado num cubo de alumínio maquinado de precisão e um módulo codificador. O cubo está disponível para diâmetros até 1 polegada. O módulo contém uma fonte de luz de estado sólido altamente colimada e um sensor de phased array monolítico, que juntos fornecem um sistema extremamente tolerante a desalinhamentos mecânicos. O E3 é normalmente concebido para aplicações de 3 metros ou menos. Para comprimentos de cabo mais longos, recomenda-se adicionar um driver de linha diferencial PC4 / PC5. A fixação da base a uma superfície pode ser feita utilizando uma das várias opções de círculo de parafusos da máquina. O posicionamento da base na linha de centro de um eixo é assegurado pela utilização de uma ferramenta de centralização. A tampa é fixada firmemente à base com dois parafusos de cabeça plana 4-40 para fornecer um pacote resiliente protegendo os componentes internos. A ligação ao produto E3 é feita através de um bloqueio de 5 pinos ou de um conector padrão. Os conectores de acoplamento estão disponíveis na US Digital com várias opções de cabos e comprimentos.
