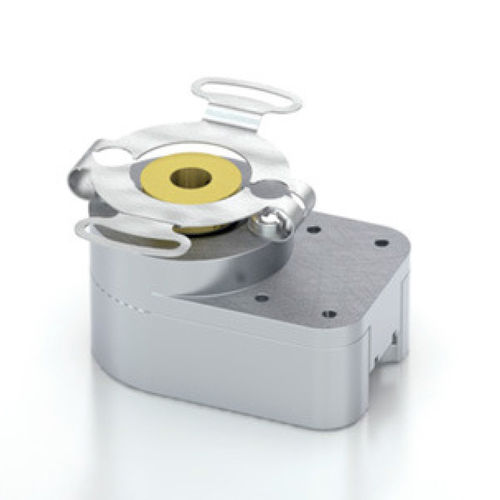

Encoder rotativo incremental HB5M
ópticode eixo ococom saída digital

encoder rotativo incremental
encoder rotativo incremental
encoder rotativo incremental
encoder rotativo incremental
encoder rotativo incremental
Guardar nos favoritos
Comparar


Características

Tipo
incremental
Tecnologia
óptico
Características mecânicas
de eixo oco
Sinal de saída
com saída digital
Material
em alumínio
Grau de proteção
robusto
Outras características
para serviço pesado

Descrição

O HB5M é um encoder óptico de furo oco (eixo oco / furo passante) com um invólucro de alumínio usinado e um acabamento de proteção anodizado. O encoder incremental óptico HB5M é projetado para ser facilmente montado em um eixo existente para fornecer informações de realimentação digital. As aplicações típicas incluem feedback do motor, controle de processo, robótica, máquinas têxteis e controles de elevador. O encoder estilo rolamento HB5M possui um furo oco que aceita diâmetros de eixo de 5mm a 8mm de diâmetro. O encoder desliza sobre o eixo e é travado no lugar com dois parafusos de ajuste 4-48. Uma montagem anti-rotação flexível torna o encoder mais tolerante à excentricidade do eixo do que um encoder de kit padrão. O HB5M pode acomodar eixos de até 0,030" axial e 0,010" radial. O cabo flexível fornece montagem para dois parafusos da máquina 4-40 em um círculo de parafusos de 1,812". A caixa HB5M vem com uma tampa fechada ou um furo opcional no corpo para permitir que um eixo passe completamente através do encoder. A versão diferencial tem um driver de linha diferencial interno (26C31) que pode fornecer e afundar 20mA em níveis TTL. O cabo que se conecta a este codificador deve ter 3 pares torcidos para os canais de dados mais potência e terra. O receptor recomendado é o padrão industrial 26C32.

---
