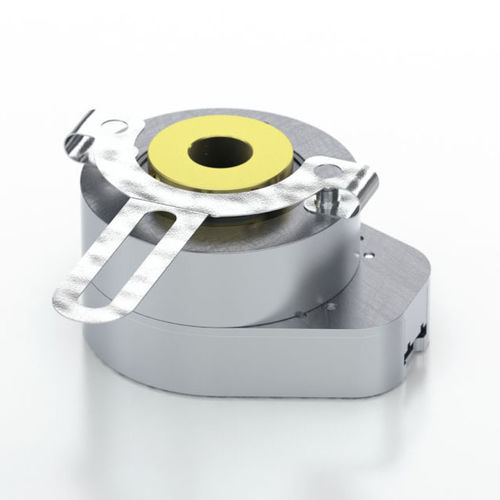

Encoder rotativo incremental HB6M

ópticodigital5 Vcc

Concepção de mancais com furo oco (eixo oco/furo oco) Caixa robusta de alumínio anodizado Rolamentos da série 6,805 para uso industrial Conector polarizado de engate positivo quadratura de 2 canais com índice opcional Múltiplas opções de transmissão de saída Descrição do produto O HB6M é um furo oco de alta resolução (eixo oco/thru-bore) codificador óptico com uma caixa de alumínio maquinada e um acabamento protector anodizado. O codificador incremental óptico HB6M foi concebido para ser facilmente montado num eixo existente para fornecer informação de feedback digital. As aplicações típicas incluem feedback do motor, controlo de processos, robótica, máquinas têxteis, e controlos de elevadores. O codificador de estilo de rolamento HB6M apresenta um furo oco que aceita diâmetros de eixo de 0,236 in. a 0,750 in. de diâmetro. O codificador desliza sobre o eixo e é bloqueado no seu lugar com dois parafusos de ajuste de 6-32". Uma montagem flexível anti-rotação torna o codificador mais tolerante ao escoamento do veio do que um codificador de kit padrão. O HB6M pode acomodar um excentricidade do veio até 0,030 in. axial e 0,010 in. radial. O cabo flexível fornece montagem de ponto único para diâmetros de círculo de 2,5 pol. a 5,0 pol. A caixa HB6M vem de série com uma tampa fechada ou um orifício opcional no corpo para permitir a passagem completa de um eixo através do codificador. Uma ligação segura ao codificador da série HB6M é feita através de um conector de travamento de 5 pinos (versões de ponta única) ou 10 pinos (versões diferencial, de alta tensão ou de colector aberto). Os conectores de encaixe estão disponíveis na US Digital com várias opções de cabos e comprimentos.
