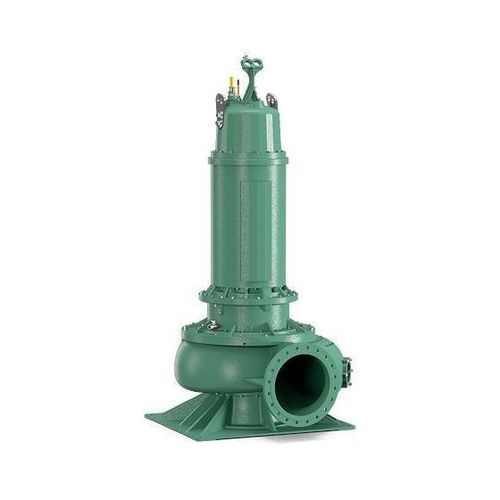

Bomba tipo vórtex EMU FA series

para água sujade motor assíncronosubmersível

Resumo

• Personalizável de acordo com as suas necessidades. Para uma bombagem fiável e eficiente de água residual pré-tratada e água residual não tratada.
• De utilização multifacetada. Bombagem sempre óptima de diversos líquidos, graças à diversidade de formas do impulsor.
• Energeticamente eficiente com tecnologia de motores IE3 disponível opcionalmente.
• Protegido contra abrasão e corrosão através do revestimento de Ceram e dos materiais especiais.
• Adequado para aplicação emersa e imersa, mesmo em funcionamento contínuo.

Informações

• Logótipos/certificações e documentos técnicos disponíveis (certificação Ex, manuais e livretes de certificação específicos para EMU FA).
• Serviços recomendados: Arranque e Manutenção.

Tipo de construção
Bomba submersível para águas residuais sem e com sistema de refrigeração activo para o funcionamento contínuo na instalação húmida estacionária e portátil, bem como para a instalação estacionária em poço seco.

Aplicação

• Bombeamento de águas residuais não tratadas, com matérias fecais e componentes de longas fibras.
• Águas residuais com matérias fecais.
• Águas residuais pré-tratadas, sem matérias fecais nem componentes de longas fibras.
• Água do processo.
• Água poluída.

Equipamento / Função

• Modelo pesado e robusto em ferro fundido.
• Motor com refrigeração superficial ou motores de auto-refrigeração com sistema de 1 ou 2 câmaras.
• Opcionalmente com protecção contra explosão conforme a ATEX ou FM.
• Dispositivos de monitorização dependentes do motor:
  • Temperatura de bobinagem.
  • Monitorização da humidade na câmara de vedação e no compartimento do motor/caixa de terminais.
  • Temperatura do apoio do motor.
• Acessórios montados a pedido do cliente.

Código do modelo (exemplo / decodificação)
Exemplo: Wilo-EMU FA 20.54E + FK 17.1-6/16KEx
Sistema hidráulico: FA 20.54E
FA = Bomba submersível para águas residuais
20 = x10 = diâmetro nominal da ligação de compressão, por ex., DN 200
54 = Coeficiente de potência
E = Tipo de impulsor: W = impulsor Vortex; E = impulsor monocanal; Z = impulsor de dois canais; D = impulsor de três canais; V = impulsor de quatro canais
Motor: FK 17.1-6/16KEx
FK = Tipo de motor: T = motor com refrigeração superficial sem sistema de refrigeração; FK, FKT, HC = motor de auto-arrefecimento com sistema de refrigeração activo
17.1 = Tamanho
6 = Nº de polos
16 = x10 = comprimento da embalagem em mm
K = Versão de vedação: H = anel de vedação do veio/empanque mecânico; G = dois empanques mecânicos separados; K = Cassete de vedação de bloco com dois empanques mecânicos
Ex = Com aprovação Ex (aprov. Ex).

Especificações técnicas detalhadas

• Ligação de rede: 3~400 V, 50 Hz.
• Modo de funcionamento submerso: S1.
• Modo de funcionamento emerso: S1 ou S2 (consoante motor/tipo).
• Tipo de proteção: IP68.
• Classe de isolamento: H.
• Temperatura dos líquidos: 3…40 °C (temperaturas mais elevadas disponíveis mediante pedido).
• Passagem livre de objetos sólidos: 45...130 mm (dependendo do impulsor/sistema hidráulico).
• Profundidade máx. de imersão: 20 m.

Materiais

• Peças da caixa: EN-GJL ou EN-GJS (ferro fundido).
• Impulsor: EN-GJL ou EN-GJS.
• Empanques mecânicos vedantes estáticos: NBR ou FPM.
• Vedação do lado do líquido: empanque mecânico em SiC/SiC.
• Vedação do lado do motor: anel de vedação do veio em NBR; empanque mecânico em SiC/SiC ou carvão/cerâmica.
• Veio: Aço inoxidável 1.4021.

Construção (detalhes)

• Bomba submersível como agregado bloco submersível para instalação submersível e em poço seco estacionária e portátil.
• Sistema hidráulico com saída de pressão em flange horizontal. Sistemas hidráulicos de canal equipados com anel de rolamento e anel fendido de material temperado para eficiência constante e redução de manutenção.
• Motores:
  • Motores T (refrigeração superficial): não têm sistema de refrigeração próprio; dissipam calor através do corpo; adequados para funcionamento submerso contínuo; funcionamento emerso apenas temporário conforme placa de identificação.
  • Motores FK, FKT, HC (auto-arrefecimento): possuem sistema de refrigeração activo com permutador de calor integrado; adequados para funcionamento contínuo submerso e emerso e para instalação em poço seco.
• Câmara de vedação acessível exteriormente, opcionalmente monitorizada com eléctrodo de barra; fluidos utilizados potencialmente biodegradáveis.
• Cabo de ligação com extremidade do cabo livre e comprimento padrão 10 m (personalizável).

Vedação

• Variante H: empanque mecânico no lado do fluido + anel de vedação do veio radial no lado do motor.
• Variante G: dois empanques mecânicos independentes.
• Variante K: cassete de vedação de bloco com dois empanques mecânicos independentes.

Motores de alta eficiência

• Disponibilidade opcional de motores com classificação IE3 (IEC 60034-30) com o mesmo equipamento e compatibilidade aos mesmos sistemas hidráulicos.

Aprovação Ex

• Motores disponíveis com aprovações Ex conforme ATEX e FM (opcional).

Equipamento fornecido

• Bomba submersível para águas residuais pronta a ligar.
• Cabo de ligação com extremidade do cabo livre.
• Acessórios montados conforme pedido.
• Manual de funcionamento e de manutenção.

Opções

• Tensões especiais.
• Monitorização da bobinagem com detector de condutividade.
• Dispositivos de monitorização para câmara de vedação, compartimento do motor/caixa de terminais e temperatura de armazenamento.
• Revestimento de Ceram para fluidos abrasivos e corrosivos.
• Certificado de equipamento intrinsecamente seguro conforme ATEX ou FM.

Acessórios

• Dispositivo para pendurar ou base da bomba.
• Alívios da pressão diversos e acoplamentos Storz.
• Correntes e conjunto de fixação com eixo de ligação.
• Aparelhos de distribuição, relés e fichas.

Arranque / Operação

• Funcionamento em instalação húmida com motor emerso: para motores FK, FKT e HC, emersão do motor no funcionamento contínuo é possível a qualquer momento; motores T apenas com modo de funcionamento emerso definido e tempo limitado conforme placa de identificação.
• Proteção contra funcionamento a seco: a caixa hidráulica deve estar sempre submersa; em níveis instáveis recomenda-se desconexão automática até atingir cobertura mínima de água.
• Instalação horizontal: só possível após contacto com serviço de assistência Wilo.
