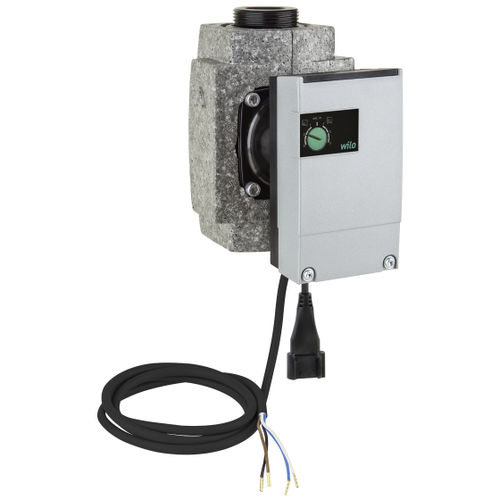

Bomba centrífuga Yonos ECO...-BMS series

para água quentepara água de refrigeraçãode água

Tipo
Bomba de circulação de rotor húmido com ligação roscada, motor EC com adaptação automática da capacidade.

Principais características

• Sinal colectivo de avaria sem potencial (SSM) para a ligação a unidades de monitorização externas (por ex. gestão técnica centralizada) e entrada de comando de 0-10 V
• Cabo de comando (com 4 fios, 1,5 m) para a ligação SSM e 0-10 V
• Wilo-Connector
• Isolamento de série
• O corpo da bomba com revestimento catódico electro-submersível (PCS) protege contra a corrosão em caso de formação de condensados

Seleção de produtos (tabela)
Designação do produto | Ligação do tubo | Ligação à bomba (designação alternativa) | IEE* | Comprimento de construção L0 | Pressão de funcionamento máxima PN | Ligação de rede | Peso bruto aprox. m | Quantidade por palete | Número de artigo
Yonos ECO 25/1-5 BMS PN 10 | G 1½ | RP 1, DN 25 | ≤ 0,20 | 180 mm | 10 bar | 1~230 V, 50/60 Hz | 3 kg | 96 | 2150700
Yonos ECO 30/1-5 BMS PN 10 | G 2 | RP 1 1/2, DN 30 | ≤ 0,20 | 180 mm | 10 bar | 1~230 V, 50/60 Hz | 3 kg | 96 | 2150701

Descrição das séries
Aplicação
Aquecimentos de água quente de todos os sistemas, ar condicionado, circuitos de refrigeração fechados, sistemas de circulação industriais.

Modos de funcionamento

• Modo de controlo (n = constante)
• Δp-c para pressão diferencial constante
• Δp-v para pressão diferencial variável

Funções manuais

• Regulação do modo de funcionamento
• Regulação do valor nominal da pressão diferencial

Funções automáticas

• Adaptação contínua da capacidade em função do modo de funcionamento
• Função de desbloqueio
• Arranque suave
• Protecção total do motor com dispositivos electrónicos de disparo integrados

Funções de controlo externas

• Controlo de entrada “Analógico In 0 - 10 V“ (regulação da velocidade à distância)

Funções de sinalização e indicação

• Sinal colectivo de falha (contacto NC sem voltagem)

Equipamento

• Ponto de encaixe da chave no corpo da bomba
• Ligação eléctrica rápida com Wilo-Connector
• Cabo de comando (com 4 fios, 1,5 m) para a ligação SSM e 0-10 V
• Motor à prova de bloqueio de corrente
• Isolamento térmico de série para aplicações em aquecimento

Código do modelo (exemplo)
Exemplo: Wilo-Yonos ECO 30/1-5-BMS
Yonos ECO = Bomba electrónica de alto rendimento (bomba com ligação roscada)
30/ = Diâmetro nominal da ligação
1-5 = Gama de altura manométrica nominal [m]
BMS = Aplicação para gestão técnica centralizada

Especificações técnicas

• Temperatura do fluido -10 °C a +110 °C (com uma temperatura máx. ambiente +25 °C)
• Ligação de rede 1~230 V, 50/60 Hz
• Tipo de protecção IP 44
• Ligação roscada Rp 1 e Rp 1¼
• Pressão máxima de funcionamento 10 bar

Equipamento fornecido

• Bomba
• Isolamento
• Wilo-Connector
• Cabo de comando
• Empanques mecânicos
• Manual de instalação e funcionamento

Acessórios

• Ligações roscadas
• Peças de compensação
• Wilo-Connector com cabo de 2 m e ficha Schuko
• Ficha angular com cabo de ligação de 2 m

Características / especificações técnicas

• Temperatura do fluido: -10 °C a +110 °C (condições indicadas)
• Alimentação: 1~230 V, 50/60 Hz
• Protecção: IP 44
• Conexões roscadas: Rp 1 e Rp 1¼
• Pressão máxima de funcionamento: 10 bar
