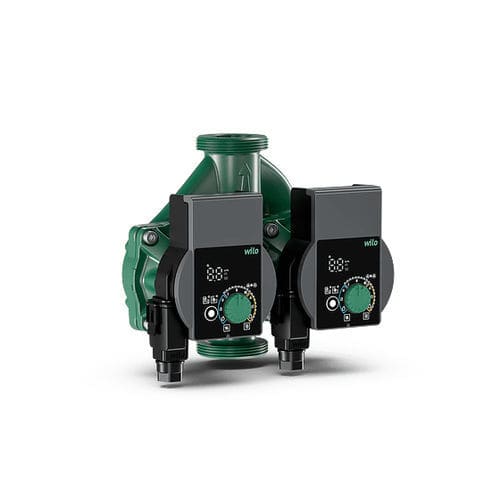

Bomba de rotor Yonos PICO-D series

de águacom motor CC sem escovasautoescorvante

Yonos PICO-D
Tipo
Bomba de circulação de rotor húmido para aplicações de aquecimento, ar condicionado e circulação industrial.

Resumo / Principais características

• Indicador LED para regulação do valor nominal em passos de 0,1 m e indicação do consumo atual e do fluxo
• Ligação eléctrica rápida sem necessidade de ferramentas através do Wilo-Connector
• Função de purga de ar manual por bomba
• Bomba dupla: pode operar em funcionamento individual (Δp-c, Δp-v e velocidade constante) ou em paralelo (Δp-c e velocidade constante)
• Torque de arranque muito elevado para arranque seguro
• Motor EC à prova de bloqueio de corrente com regulação electrónica integrada
• Filtro de partículas integrado

Modos de funcionamento

• Pressão diferencial constante (Δp-c)
• Pressão diferencial variável (Δp-v)
• Velocidade constante (3 curvas características de regulação)

Funções manuais

• Seleção do modo de funcionamento consoante a aplicação
• Regulação da potência da bomba (ajuste da altura manométrica)
• Seleção da velocidade constante
• Função de purga de ar
• Reinício manual

Funções automáticas

• Adaptação contínua da capacidade em função do modo de funcionamento
• Reinício automático
• Deteção automática de funcionamento a seco

Indicações e avisos

• Indicação do consumo de potência actual em W
• Indicação do fluxo actual em m³/h
• Indicação da altura manométrica durante a regulação
• Códigos de erro para avisos de avaria
• Indicação da ativação das funções de reinício e purga do ar

Tabela de variantes
Designação do produto | Ligação do tubo | Ligação à bomba (designação alternativa) | IEE* | Comprimento de construção L0 | Pressão de funcionamento máxima PN | Ligação de rede | Peso bruto aprox. m | Quantidade por palete | Número de artigo
Yonos PICO-D 30/1-6 | G 2 | RP 1 1/2, DN 30 | ≤ 0,20 | 180 mm | 10 bar | 1~230 V, 50/60 Hz | 4,9 kg | 40 | 4230948
Yonos PICO-D 30/1-8 | G 2 | RP 1 1/2, DN 30 | ≤ 0,23 | 180 mm | 10 bar | 1~230 V, 50/60 Hz | 5,2 kg | 40 | 4230949

Código do modelo / Exemplo
Exemplo: Wilo-Yonos PICO-D 30/1-6 (onde "30/" = diâmetro nominal da ligação e "1-6" = gama de altura manométrica nominal em m).

Equipamento

• Ligação elétrica rápida com Wilo-Connector
• Função de purga de ar
• Reinício manual
• Motor à prova de bloqueio de corrente
• Filtro de partículas

Acessórios (exemplos)

• Ligações roscadas
• Peças de compensação
• Wilo-Connector com cabo e tomada de ligação à terra
• Ficha angular com cabo de ligação

Caracteristiques / Especificações técnicas

• Temperatura do fluido: -10 °C a +95 °C
• Ligação de rede: 1~230 V, 50 Hz (também 50/60 Hz indicado para alguns modelos)
• Tipo de proteção: IPX4D
• Ligação roscada: G2
• Pressão máxima de funcionamento: 10 bar
